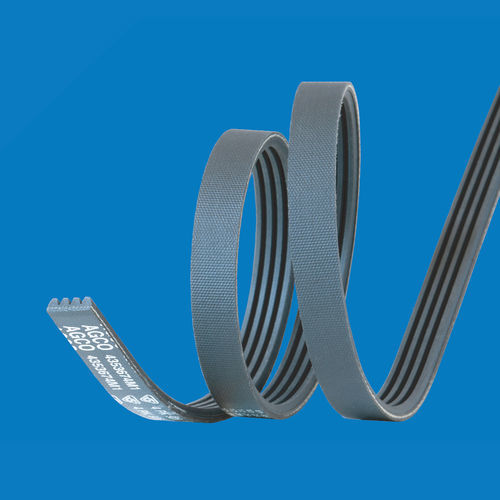

筋付きベルト

ポリVゴム製食品用

概要
Poly Vは、リブの側面とプーリー溝の接触によりトルクと動力を伝達する、ワンピース成形の縦リブ付き伝動ベルトです。モノブロック設計によりコンパクトな駆動と高い伝達効率を実現し、幅広い産業用途に適しています。

設計と原理
Poly Vは複数の縦リブを持つ成形モノブロックベルトで、単一芯線でVベルトやフラットベルトに比べ接触面積を拡大します。ベルトは曲げ・逆曲げ動作が可能で、1本のベルトで複数の補機を駆動するサーペンティン（蛇行）駆動に使用できます。

主な利点

• コンパクト性: 同一芯線でVベルトやフラットベルトより接触面が大きく、プーリ径や幅の縮小が可能。
• 高い動力伝達: 改良された伝達比により軽負荷から重機まで対応。
• コスト削減: 小径プーリ、短いベルト長、段付きプーリや慣性フライホイールの不要化が可能。
• 保守性: 交換が迅速（1本のPoly Vが複数のVベルトを代替）、マッチング不要、寿命延長。
• 運転効率: 高出力効率（iso試験で報告>98%）により消費電力低減やエンジンの小型化が期待。

用途
フィットネス機器、農園芸機械、空調（HVAC）、産業用エンジン、エネルギー供給、ポンプ、鉱山・採掘、建設機械、物流（フォークリフト）、食品・産業用機械など多様な分野の駆動ベルトとして使用されます。補機駆動やプーリ・アイドラの逆駆動にも対応し、コンパクトなサーペンティン配置を可能にします。

技術的ハイライトと特性

• 伝達比の向上（例：Poly V 1:60 対 Vベルト 1:20）。
• Hプロファイルで最小プーリ径9 mmまで対応（Vベルトは約50 mm）。
• 同等の動力伝達でベルト幅を削減可能。
• 曲げ・逆曲げ動作が可能でサーペンティン配置に適合。
• 複数補機の駆動やベルト裏面からのトルク伝達が可能。
• 高効率（>98%）によりエネルギー消費を低減し、エンジン縮小の可能性。

補助ツールとサービス
メーカーは寸法測定、張力測定、Poly V設計・選定用のモバイルアプリおよびオンラインツール、さらに詳細な製品リーフレットや参照リストを提供しています。

技術仕様

• 製品群：Poly V（成形リブド動力伝達ベルト）。
• 設計：複数の縦リブを持つワンピース成形ベルト。
• 機能：リブ側面とプーリー溝の接触によるトルク・動力伝達。
• 主要特性：コンパクト性、高い動力伝達、運用コスト低減、曲げ/逆曲げ対応、サーペンティン駆動対応。
• 効率：iso試験で報告>98%（Vベルト比）。
• 伝達比：例として1:60まで（Vベルトは1:20）。
• 最小プーリ径：Hプロファイルで9 mmまで対応。
• 保守：迅速な交換/設置、マッチング不要、寿命延長。
• 代表的な適用分野：フィットネス、農業/園芸、HVAC、産業用エンジン、エネルギー、ポンプ、鉱業・採掘、建設、物流、食品加工、産業機械。
