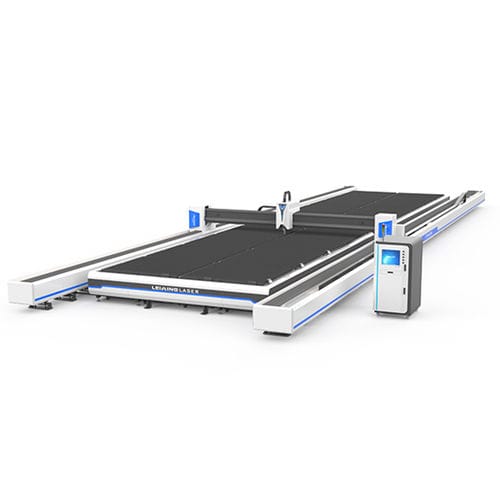

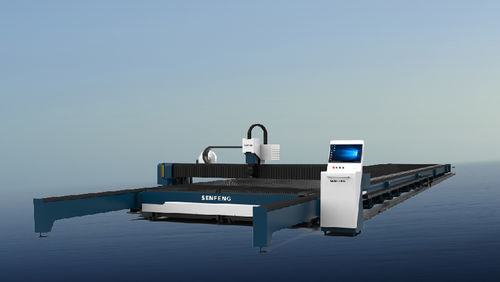

ファイバーレーザー切断機 SF20040Rスチール用板金用産業用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断材料
- スチール用
- 切断製品
- 板金用
- 用途
- 産業用, 金属製作用
- 構成
- 大型, 平台
- その他の特徴
- 高出力, モジュラー, 大量生産用
- X軸移動距離
最大: 32,000 mm
(1,259.84 in)最少: 6,000 mm
(236.22 in)- Y軸移動距離
最大: 5,000 mm
(196.85 in)最少: 3,000 mm
(118.11 in)- 最大切断高さ
最大: 50 mm
(2 in)最少: 1 mm
(0 in)- 切断速度
100 m/min
- レーザー出力
最大: 60,000 W
最少: 6,000 W
- 繰り返し切断精度
0.05 mm
(0.002 in)
詳細
概要
SENFENG LASERの超大型ファイバーレーザー切断機SF20040Rは、ベッド長を6mから32mまで構成可能、幅最大5mの大型板材を処理できます。航空宇宙、鉄骨構造、建設などの大形部品の精密切断に適し、全板切断やバッチ生産に対応して生産性を向上させます。
特長
製品画像・メディア
主・副画像は機械レイアウト、分割ベッド、横梁、制御盤、適用例を示します。
技術仕様
SENFENG LASERの超大型ファイバーレーザー切断機SF20040Rは、ベッド長を6mから32mまで構成可能、幅最大5mの大型板材を処理できます。航空宇宙、鉄骨構造、建設などの大形部品の精密切断に適し、全板切断やバッチ生産に対応して生産性を向上させます。
特長
- 超大型作業エリア：ベッド長6,000～32,000 mm、幅最大5,000 mmまでカスタマイズ可能。
- レーザー出力オプション：材料や板厚に応じて6～60 kWを選択可能。
- 厚板切断性能：構成により50 mm以上の切断が可能。
- 分割式中空ベッド設計により搬送・現地組立が容易で、均一な熱分布を保持。
- ゾーン別排煙と大口径側方排気を組み合わせた二重集塵・排煙システム。
- オプションの横梁保護カバーでレーザー漏れを低減し、集塵効果を向上。
- 安全機能：横梁に超感度レーザーライトカーテンを装備し、作業エリアへの進入時に即座に停止。
- 全板切断やバッチ生産に適しており、板交換時間を短縮。
製品画像・メディア
主・副画像は機械レイアウト、分割ベッド、横梁、制御盤、適用例を示します。
技術仕様
- モデル：SF20040R（SF6030R / SF12030Rもあり）
- 作業領域（mm）：例 6000×3000 / 12000×3000 / 20000×4000
- レーザー出力（kW）：オプション 6 / 8 / 12 / 15 / 20 / 30 / 40 / 50 / 60
- 最高速度：100 m/min
- X/Y軸位置決め精度：±0.1 mm / 10,000 mm
- X/Y軸繰り返し位置決め精度：±0.05 mm
