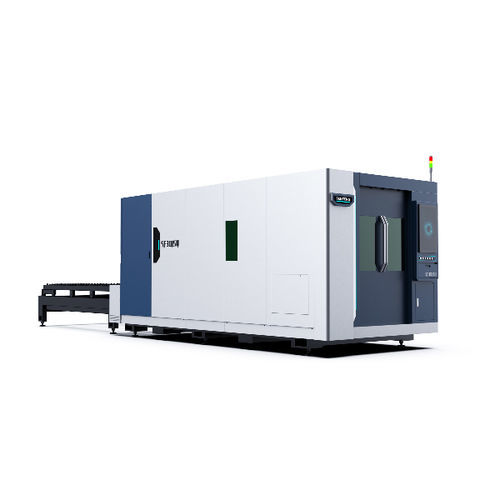

ファイバーレーザー切断機 SF3015H
アルミニウム用ステンレススチール用真鍮用

ファイバーレーザー切断機 - SF3015H - Jinan Senfeng Laser Technology Co. Ltd. - アルミニウム用 / ステンレススチール用 / 真鍮用

お気に入りに追加する

商品比較に追加する

特徴

切断方法

ファイバーレーザー

切断材料

アルミニウム用, ステンレススチール用, 真鍮用

切断製品

板金用

用途

自動車産業用, 金属製作用

材料の搬入

自動搬入・搬出

構成

大型

その他の特徴

高出力, 全閉, エクスチェンジテーブル付, バキュームベース付

X軸移動距離

最少: 3,050 mm
(120.08 in)

最大: 12,050 mm
(474.41 in)

Y軸移動距離

最少: 1,530 mm
(60.24 in)

最大: 2,530 mm
(99.61 in)

切断速度

200 m/min

レーザー出力

最少: 6,000 W

最大: 30,000 W

繰り返し切断精度

0.02 mm, 0.05 mm
(0.0008 in, 0.002 in)

加速度

最少: 1 m/s²
(3.28 ft/s²)

最大: 19.61 m/s²
(64.34 ft/s²)

詳細

概要
高出力ファイバーレーザー切断機 SF3015H4 は、6 kW～30 kW のレーザー出力に対応するよう設計されています。本体はフルプロテクションカバーを備え、操作者をレーザー放射から保護し、環境への排出を抑制します。自動交換プラットフォームを搭載し、積み込み時間を短縮して処理スループットを向上させます。プラットフォームの完全交換は約20秒で完了します。

用途

材料：軟鋼、ステンレス鋼、アルミニウム合金、真鍮。
業界：自動車、板金加工、家具製造、広告/ディスプレイ製作。

主な特長

大型荷重対応の断熱中空ベッド：高品質鋼板・鋼管を溶接し、溶接後の応力除去焼鈍、二次時効処理、超大型門型フライス盤での精密加工により、構造安定性、耐衝撃性、長期的な非変形性を確保。
インテリジェントスパイラル真空集塵：時間分割式で自動吐出口切替と区間排気を行うシステム。ベース底部の背形状シール構造と組み合わせて無煙切断を実現。8 kW 以上の機種は黒鉛・銅の保護を含む。
航空グレード高強度アルミ合金ビーム：軽量で慣性が小さく、内部に三角補強構造を備え剛性と耐衝撃性を確保。焼鈍後の粗加工で内部応力を除去し、振動時効後の仕上げ加工で強度と安定性を向上。
フルプロテクションカバーにより安全性を向上し、環境負荷を低減。
自動交換プラットフォームにより積み降ろし時間を短縮し、生産性を向上。

技術仕様 / スペック

型式：SF3015H / SF4020H / SF6020H / SF6025H / SF8025H / SF12025H
作業面 (mm)：3050 × 1530 / 4050 × 2030 / 6050 × 2030 / 6050 × 2530 / 8050 × 2530 / 12050 × 2530
レーザー出力 (kW)：6 / 8 / 12 / 15 / 20 / 30
最大速度 (m/min)：20
最大加速度 (G)：2.0
X/Y軸位置決め精度 (mm)：±0.05
X/Y軸繰返し位置決め精度 (mm)：±0.02
