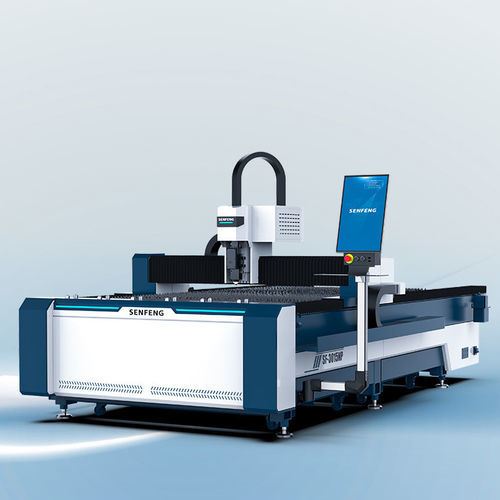

レーザー切断機 3015NP

アルミニウム用ステンレススチール用真鍮用

概要
本機は、ディスクセンタリング、切断面ライン、障害物回避、オートリープなどの切断機能を内蔵したバス方式のインテリジェントCNCシステムを採用しています。中薄板の切断に特化しており、迅速かつ高精度で効率的な切断を実現します。

材料と切断厚さ

• ステンレス鋼：1-30 mm
• 炭素鋼：1-30 mm
• アルミニウム合金：1-25 mm
• 真鍮：1-16 mm

構造と設計

• オープン式シングルプラットフォーム構造により、側面ローラーを使用して左右および後方からの積卸しが可能です。
• 本体、電気キャビネット、制御システム、エアコンプレッサ、レーザー発振器、ウォーターチラーを一体化したコンパクトな設計で作業場スペースを最適化します。
• レーザー発振器内蔵のシングルプラットフォーム設計により、設置面積を約12 m²に抑えます。
• 配電盤の一体化により強弱電を分離し、電気的干渉を低減します。
• 熱処理された溶接式の上げ床により内部応力を解放し、剛性と寿命を向上させます。
• ネジ固定のモジュール式工具ビットにより分解・交換が容易です。
• 耐火レンガが床を高温から保護し、着脱可能な受けバケットで交換が簡単です。
• 床内の二重換気ダクトにより気流を加速し、吸引・吹出し併用モードで効率的に煙を排出します。

技術仕様
型式：3015NP
作業範囲（mm）：3050*1530
レーザー出力（kW）：3-12
無負荷最大速度（m/min）：120
X/Y軸位置決め精度（mm）：± 0.05
X/Y軸繰り返し位置決め精度（mm）：± 0.02
外形寸法（L*W*H, mm）：4360*2760*1800

特長 / 技術仕様

• ディスクセンタリング、切断面ライン、障害物回避、オートリープ等の切断機能を備えたバス方式のインテリジェントCNC制御。
• 指定厚さ範囲内での炭素鋼、ステンレス鋼、アルミ合金、真鍮の切断に対応。
• 設置面積が小さく、材料取り扱いが容易なオープン式シングルプラットフォーム構成。
• 剛性・寿命を向上させる熱処理済み溶接床。
• メンテナンスが容易なモジュール式交換工具ビットと着脱式受けバケット。
• 二重換気ダクトと吸引・吹出し併用モードによる効率的な煙排出。
• 高精度な動作性能：最大速度120 m/min、位置決め精度 ±0.05 mm、繰り返し精度 ±0.02 mm。
