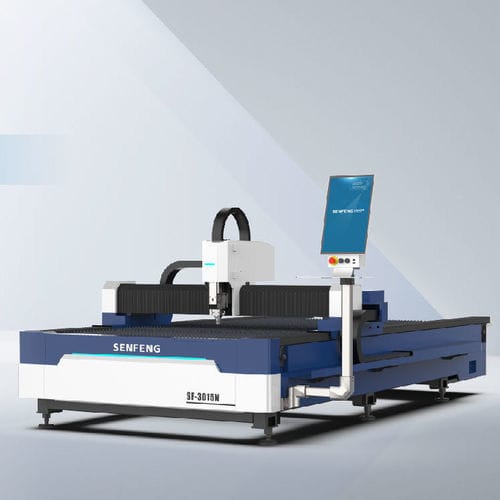

レーザー切断機 3015N

金属用板金用CNC

概要
単一のモジュラープラットフォームを備えたオープン型のレーザー切断機で、設置面積が小さい（約12 m²）コンパクト設計です。積み下ろしが容易で、輸送および現地での組み立てが簡便なため、床面積が限られる設備に適しています。

特長

• 材料の積み下ろしが容易なオープン型コンパクト設計。
• バルク輸送：3015N機を40HQコンテナに最大8台梱包可能で輸送コストを低減。現地ではクイックインサートで接続し迅速に稼働可能。

作業環境
二重の換気ダクトが内部の気流を促進し、煙や粉じんの蓄積を抑制してオープン設置での作業環境を改善します。

技術開発・主要部品

• 応答性と機械間連携に優れたインテリジェントCNC制御システム。
• 高い電気光学変換効率を持つレーザー発振器。
• オートフォーカス機能と安全性が強化されたレーザー切断ヘッド。

構造と保守

• レーザー熱による熱変形を低減する半空洞式ベッド構造。
• モジュール式の単一プラットフォームにより、保守・修理および部品交換が容易。

適用業界
厚さ最大20 mmまでの薄板切断に最適化。家電、厨房器具、衛生陶器、シャーシ・キャビネット、看板、エレベーター部品などの薄板加工に推奨されます。

技術仕様
型式: 3015N
加工範囲 (mm): 3050 × 1530
レーザー出力 (kW): 1.5 / 3 / 4 / 6
最高速度 (m/min): 100
X/Y軸位置決め精度 (mm): ±0.05
X/Y軸繰返し位置決め精度 (mm): ±0.02
外形寸法 (L×W×H, mm): 4360 × 2760 × 1800

仕様

• 型式: 3015N
• 加工範囲: 3050 × 1530 mm
• レーザー出力オプション: 1.5 kW、3 kW、4 kW、6 kW
• 最大切断速度: 100 m/min
• X/Y軸位置決め精度: ±0.05 mm
• X/Y軸繰返し位置決め精度: ±0.02 mm
• 外形寸法: 4360 × 2760 × 1800 mm
