レーザー切断機 SF series
スチール用板金用シ－ト

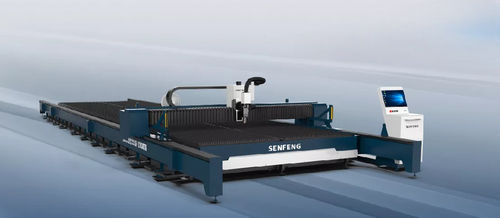

レーザー切断機 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - スチール用 / 板金用 / シ－ト

レーザー切断機 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - スチール用 / 板金用 / シ－ト - 画像 - 2

レーザー切断機 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - スチール用 / 板金用 / シ－ト - 画像 - 3

レーザー切断機 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - スチール用 / 板金用 / シ－ト - 画像 - 4

レーザー切断機 - SF series - Jinan Senfeng Laser Technology Co. Ltd. - スチール用 / 板金用 / シ－ト - 画像 - 5

お気に入りに追加する

商品比較に追加する

特徴

切断方法

レーザー

切断材料

スチール用

切断製品

板金用, シ－ト

複合機能

製粉, 成形

用途

建築機械用, 造船所用

構成

大型

その他の特徴

精密, 高出力, 大型部品用, 重量物用

X軸移動距離

12,000 mm, 14,000 mm, 24,000 mm, 30,000 mm
(472.44 in, 551.18 in, 944.88 in, 1,181.1 in)

Y軸移動距離

3,000 mm, 4,000 mm
(118.11 in, 157.48 in)

最大切断高さ

70 mm
(2.8 in)

最低切断高さ

20 mm
(0.79 in)

切断速度

80 m/min

レーザー出力

最少: 6,000 W

最大: 60,000 W

繰り返し切断精度

0.05 mm
(0.002 in)

重量

14,000 kg, 21,900 kg, 37,500 kg, 47,000 kg
(30,864.72 lb, 48,281.24 lb, 82,673.35 lb, 103,617.26 lb)

詳細

製品概要
金属板用面取りレーザー切断機は、従来の0°直切断を超え、平面で最大45°の面取り切断を実現します。本機はV、X、Yなどの面取り形状を一度の加工で完了でき、切断と成形を同時に行うことで高い寸法精度と優れた表面品質の部品を高効率で生産します。

主な特長

ドイツ製の高出力切断ヘッドを採用し、平面で最大45°の面取り切断が可能。
V、X、Yなどの面取りをワンパスで形成（追加のフライス作業が不要）。
切断部品の高い寸法精度と優れた面粗さ。
レーザー出力は6 kW〜60 kWから選択可能；安定切断厚 >20 mm、最大切断厚 >70 mm（材質および構成に依存）。
オプションで超大型フォーマット対応：加工幅最大4000 mm、長さはユーザーの加工要件に応じて設定可能。
作業者がビームに近づいた場合に即時停止する標準安全ライトカーテンを装備し、作業者の安全を確保。
光学部品や作業者を保護し寿命を延ばす360°閉鎖型周囲排煙（ゾーン別集塵）を採用。
代表的な適用分野：建設機械、造船、鉄塔業界などの厚板／面取り用途。
提供モデル：SF12030TX、SF14040TX、SF24040TX、SF30040TX。

技術仕様
モデル | SF12030TX | SF14040TX | SF24040TX | SF30040TX
作業エリア (mm) | 12000*3000 | 14000*4000 | 24000*4000 | 30000*4000
レーザー出力 (kW) | 6~60 | 6~60 | 6~60 | 6~60
X/Y軸位置決め精度 (mm) | ±0.1/10000 | ±0.1/10000 | ±0.1/10000 | ±0.1/10000
X/Y軸繰返し位置決め精度 (mm) | ±0.05 | ±0.05 | ±0.05 | ±0.05
最大速度 (m/min) | 80 | 80 | 80 | 80
総重量 (kg) | 14000 | 21900 | 37500 | 47000
外形寸法 (L*W*H, mm) | 15449*4609*1975 | 17940*5609*1975 | 29861*5609*1975 | 36956*5609*1975
