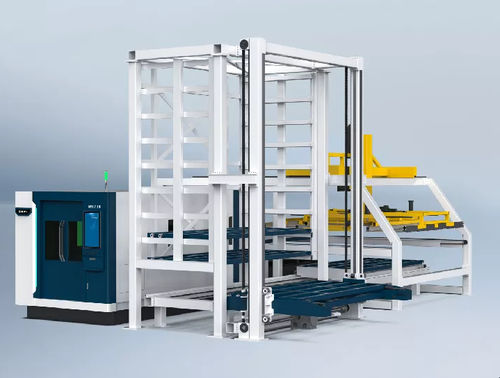

板金用製造ライン

自動連続レーザー

説明
板金の自動積載・荷降ろしを行う自動化生産ラインで、無人での連続稼働が可能です。システムは保管用倉庫、粉じん除去のためのインテリジェントパーティション、パレットトラックおよびその他の補助機器を統合しています。1台または複数のレーザー切断機と接続して、自動化された切断セルを構築できます。組み込みカメラとインテリジェント制御により工程の監視と搬送の同期が可能です。

利点

• リアルタイム監視：プロセス全体を監視する組み込みカメラ
• 自動供給：無人での連続稼働を実現する自動積載・荷降ろし
• 自動給油：給油停止を防ぐ自動給油インテリジェントシステム

技術仕様

• 保管ユニット - パレットラック段数：8
• 保管ユニット - 段間高さ (mm)：360
• 保管ユニット - 各段の積載高さ (mm)：280（木製パレット使用時）
• 保管ユニット - 各段の許容荷重 (kg)：3000
• 積載・荷降ろしユニット - 台車走行速度 (m/min)：2-15
• 積載・荷降ろしユニット - ロボットアーム昇降／走行速度 (m/min)：12/60
• 積載・荷降ろしユニット - 倉庫入出庫速度 (m/min)：10
• 切断ユニット - レーザー出力 (kW)：6
• 切断ユニット - 最大板材寸法 (mm)：3000*1500
• 切断ユニット - 最小板材寸法 (mm)：800*800
• 切断ユニット - 板厚 (mm)：0.8-12
• 切断ユニット - X/Y軸位置決め／再位置決め精度 (mm)：±0.05/±0.02
• 切断ユニット - 最大無負荷速度 (m/min)：130
• 切断ユニット - プラットフォーム最大積載量 (kg)：2000
