レーザー切断機 SF3015H

ステンレススチール用金属用板金用

製品概要
SF3015H5は、SENFENG LASERの超高出力・大型厚板対応レーザー切断機です。長年の研究開発とユーザーのフィードバックを反映し、継続的な技術改良を図っています。大型・超長尺・超厚板の加工に対応し、薄板では高速切断、厚板では拡張された切断能力を提供します。

特長

• 出力最大50 kW
• 最大加速度 2.8 G
• 無負荷最大速度 200 m/min
• 最大約100 mmのステンレス鋼切断に対応（構成に依存）
• 最大シート対応 12100*2530 mm（機種に依存）

主要機能

• 超高出力レーザー光源オプション：12 / 15 / 20 / 30 / 40 / 50 kW

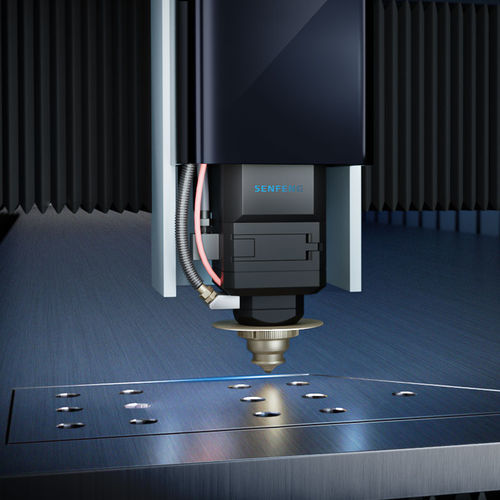

• 高温・高圧・高湿環境向けに設計された切断ヘッド
• オートフォーカスおよび衝突保護
• 保護レンズ温度と気圧のリアルタイム監視、異常時のアラーム
• インテリジェントなピアシングとピアシング直後の即時切断
• スプリングシール故障検知により安定生産を確保
• インテリジェントな螺旋式負圧集じんシステムと適応型通気口を備えた全面保護筐体
• ゾーン別・区間別の時間分割排気で切断時の煙・粉じん・熱を排出
• 底部U字シール構造による煙制御の向上
• 大判継ぎ合わせ式マシンベッド（6–12 mまでカスタマイズ可）と断熱中空ベッド
• 厚板の搬入/搬出用の偏差補正付き二重交換プラットフォーム
• 安定した動作のための航空機グレードアルミニウムビーム
• EtherCATベースのインテリジェントバスCNCシステムによる高速・安定なデータ伝送
• 組込みの切断データベースとリアルタイムメモリキャッシュ
• 材料利用を最適化する組込み自動ネスティングソフトウェア

技術パラメータ
Model | SF3015H | SF4020H | SF6025H | SF8025H | SF12025H
Working Area (mm) | 3050*1530 | 4050*2030 | 6050*2530 | 8050*2530 | 12100*2530
Laser Power (kW) | 12/15/20/30/40/50
X/Y Axis Positioning Accuracy (mm) | ±0.05
X/Y Axis Repeat Positioning Accuracy (mm) | ±0.02
Maximum speed (m/min) | 200
Maximum Acceleration (G) | 2.8

仕様 / 技術仕様

• 利用可能モデル：SF3015H、SF4020H、SF6025H、SF8025H、SF12025H
• 作業エリア：機種により3050*1530 mm〜12100*2530 mm
• レーザー出力オプション：12〜50 kW
• 位置決め精度：±0.05 mm；再現性：±0.02 mm
• 最大速度：200 m/min；最大加速度：2.8 G
• 厚板切断対応（構成によりステンレス約100 mmまで）および大判ハンドリング向けに設計
• 高度な切断ヘッド機能：オートフォーカス、衝突保護、リアルタイム監視とアラーム
• 集じん・煙対策：インテリジェントな負圧システムとU字底部シール
• 制御：EtherCATベースのCNC、組込み切断データベースと自動ネスティング
