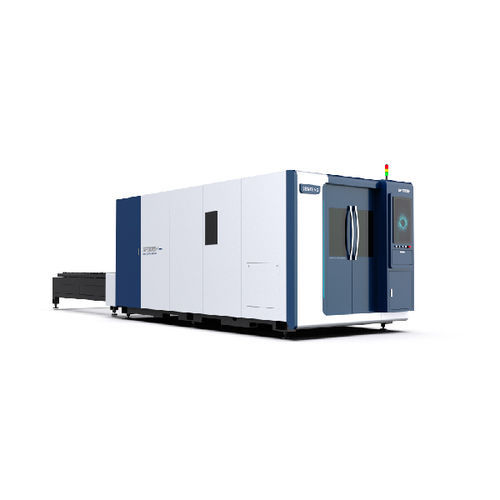

ファイバーレーザー切断機 SF3015H

アルミニウム用ステンレススチール用真鍮用

製品概要
SF3015H（C世代）は、CE（TUV）、FDA、ETL認証を取得した産業用ファイバーレーザー板金切断機です。ファイバーレーザー光源、連続生産を可能にする二連交換テーブル、1.5 kW〜12 kWのレーザー出力オプションを備えています。構成により炭素鋼を最大約30 mmまで切断可能です。

主な特長

• 閉鎖構造：完全に保護された筐体設計によりレーザーリスクを低減し、エネルギー閉塞性を向上。
• 全方位監視：リアルタイム監視のためのデュアルカメラシステム。
• オートフォーカスヘッド：複数の焦点長に対応した自動焦点調整で厚さごとに切断最適化。
• 二連交換テーブル：生産の途切れを防ぎ、スループットを向上。
• コンパクト／省スペース設計：全体寸法はフレーム無しの40HQでの輸送に適合（背板含む約2270 mm × 8300 mm × 2340 mm）。
• インテリジェントCNC制御（CypCut）：インテリジェント診断、マルチスレッド運転、マルチレベルピアス、レーザーエネルギー制御、適応エッジ検出、自動コーナー加減速、フライトカット、ワークテーブル切替、機械的精度補償等の機能。

技術仕様
型式：SF3015H（C世代）
作業範囲（mm）：3050 × 1530
レーザー出力（kW）：1.5 - 12
最大移動速度（m/min）：130
最大加速度（G）：1.0
X/Y軸位置決め精度（mm/m）：±0.05
X/Y軸繰返し位置決め精度（mm）：±0.02

材料・用途

• 材料：軟鋼（炭素鋼）、ステンレス鋼、アルミ合金、真ちゅうおよびその他金属板。
• 用途：板金加工、電子機器、電気機器、自動車部品、精密部品、造船・冶金部品、エレベーター部品、家庭用機器、看板、金属工芸など。

特徴／技術仕様

• 従来設計比で作業面積を拡大したコンパクトな設置面積（長さ+50 mm、幅+30 mm）。
• ダウンタイムを低減する二つの交換プラットフォーム。
• 複数厚さでのスマート切断を実現するオートフォーカスヘッド。
• 運用安全性と監視のためのデュアルカメラ。
• 高い動的性能：最大130 m/min、1.0 Gの加速度。
• 高精度ポジショニング：±0.05 mm/m、繰返し精度±0.02 mm。
• 1.5 kW〜12 kWのレーザー出力オプションを用意し、切断要件に対応。
• コンテナ輸送効率を考慮した設計（追加フレーム無しで40HQに搭載可能）。
• CypCut CNC機能による高度なネスティング、ピアス制御、エネルギー管理、自動化ルーチン。
