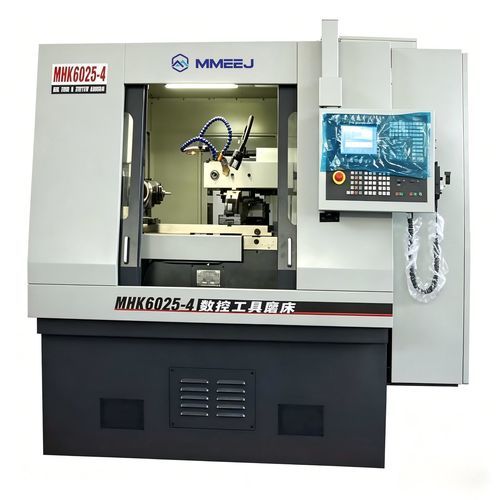

工具研削機 MHK6025 series

加工用部品CNC4軸

製品概要
このCNC切削工具研削盤は、Siemens 828DBASIC 四軸CNC制御システムとACサーボユニット駆動を採用しており、4軸4連動の動作が可能です：

• 作業台の前後（長手）移動
• 研削ヘッドの横方向移動
• 研削ヘッドの上下（垂直）移動
• CNCインデックスヘッドの回転運動

技術表
item | 単位 | MHK6025-4 | MHK6025-3 | MHK6025-2
制御軸数 | / | 4 | 3 | 2
被削材最大回転直径 | mm | 250 | 250 | 250
前後芯間距離 | mm | 450 | 450 | 450
作業台の長手移動 | mm | 400 (X軸) | 400 (X軸) | 400 (X軸)
作業台寸法 | mm | 900×135 | 900×135 | 900×135
研削ヘッドの水平面回転角 | ° | 360 | 360 | 360
研削ヘッドの垂直面回転角 | ° | ±15 | ±15 | ±15
研削ヘッドの垂直移動量 | mm | 200 (Y軸) | 200 (Y軸) | 200
研削ヘッドの横移動量 | mm | 200 (Z軸) | 200 (Z軸) | 200
X、Y、Z軸分解能 | mm | 0.001 | 0.001 | 0.001
A軸分解能 | ° | 0.001 | 0.001 | 0.001
砥石主軸回転数 | rmp/min | 3000/5600 | 3000/5600 | 3000/5600
CNCチャック主軸テーパ孔 | / | Morse 5 | Morse 5 | Morse 5
チャック主軸の水平面回転 | ° | 360 | 360° | 360°
主軸モーター出力 | kW | 2.2 | 2.2 | 1.1
機械重量 | kg | 2800 | 2800 | 1150
機械寸法 | mm | 2260×1600×2830 | 2260×1600×2830 | 1850×1500×1900

仕様 / 技術仕様

• 制御システム：Siemens 828DBASIC 四軸CNC制御
• 駆動：ACサーボユニット駆動
• 4連動動作：長手（作業台）、横（研削ヘッド）、垂直（研削ヘッド）、回転（CNCインデックスヘッド）
• モデル：MHK6025-4（4軸）、MHK6025-3（3軸）、MHK6025-2（2軸）
• 被削材最大回転直径：250 mm（全モデル）
• 前後芯間距離：450 mm（全モデル）
• 作業台移動（X軸）：400 mm（全モデル）；作業台寸法：900×135 mm
• 研削ヘッド回転：水平 360°；垂直 ±15°
• 研削ヘッド移動：垂直（Y軸）200 mm；横（Z軸）200 mm
• 軸分解能：X/Y/Z 0.001 mm；A軸 0.001°
• 砥石主軸回転数：3000 / 5600 rpm
• CNCチャック主軸のテーパ孔：Morse 5
• チャック回転（水平面）：360°
• 主軸モーター出力：2.2 kW（MHK6025-4 & MHK6025-3）、1.1 kW（MHK6025-2）
• 機械重量：2800 kg（MHK6025-4 & MHK6025-3）、1150 kg（MHK6025-2）
• 機械寸法（L×W×H）：MHK6025-4/3 = 2260×1600×2830 mm；MHK6025-2 = 1850×1500×1900 mm
