外径研削機 M series

内径ギヤ用工具

概要

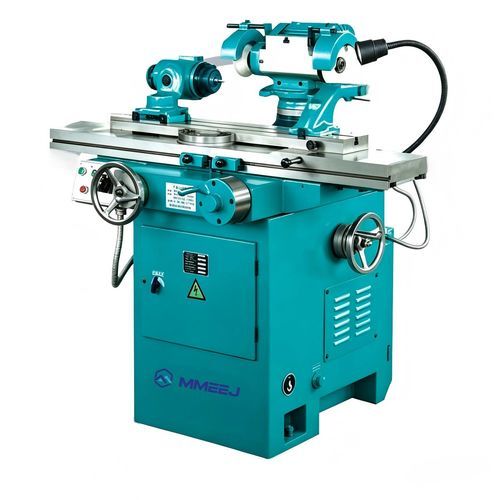

このユニバーサル工具研削盤は高速鋼、硬質合金などの工具研削に適しています。モデルM6025Kおよび2M9125Cをラインナップし、円筒研削と工具研削の機能を統合しています。

用途

• エンドミル、フェースミル、ボールエンドミル
• リーマー、タップ
• 旋削工具、かんな工具
• 歯切り工具や特殊工具

設計と操作
この汎用研削盤は、ユニバーサル円筒研削と工具研削の機能をコンパクトに統合しています。作業台は油圧式で自動往復（無段変速）および手動操作が可能です。乾式・湿式の両方の研削に対応し、内外径円筒、円錐、面、面取り、溝などを加工できます。研削ヘッドは水平・垂直両面で広い回転角を持ち、用途に応じた砥石と工具形状に合わせて主軸回転数を選べます。

仕様表
Items | 単位 | M6025K | 2M9125C
最大加工径（回転） | mm | 250 | 250
前後芯間距離 | mm | 650 | 630
作業台縦送り量 | mm | 400 | 400
作業台寸法 | mm | 940x135 | 940x135
研削ヘッド水平回転角 | ° | 360 | 360
研削ヘッド垂直回転角 | ° | ±15 | ±15
研削ヘッド上下移動量 | mm | 230 | 210
作業台横送り量 | mm | 230 | 210
砥石主軸回転数 | r/min | 2650/3800/5350/7600 | 3000/5600
チャック主軸水平回転 | ° | 360 | 360
主軸モーター出力 | kW | 0.45/0.6 | 1.1
機械質量 | kg | 1000 | 1150
機械寸法 | mm | 1350x1275x1250 | 1350x1340x1300

技術仕様

• 最大加工径: 250 mm (M6025K / 2M9125C)
• 前後芯間距離: 650 mm (M6025K) / 630 mm (2M9125C)
• 作業台縦送り量: 400 mm
• 作業台寸法: 940 x 135 mm
• 研削ヘッド水平回転: 360°
• 研削ヘッド垂直回転: ±15°
• 研削ヘッド垂直移動量: 230 mm (M6025K) / 210 mm (2M9125C)
• 作業台横送り量: 230 mm (M6025K) / 210 mm (2M9125C)
• 砥石主軸回転数: 2650 / 3800 / 5350 / 7600 r/min (M6025K); 3000 / 5600 r/min (2M9125C)
• チャック主軸の水平回転: 360°
• 主軸モーター出力: 0.45 / 0.6 kW (M6025K); 1.1 kW (2M9125C)
• モデルごとの重量と設置寸法
