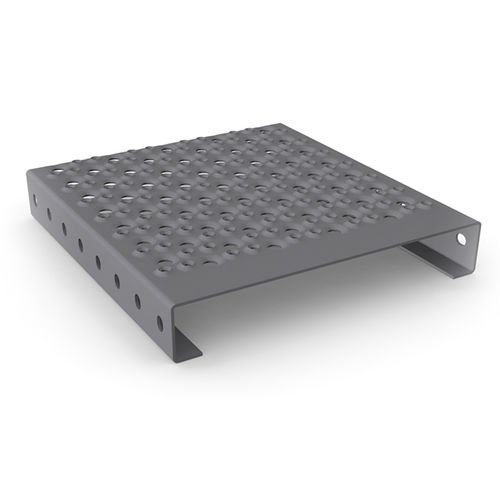

溶融亜鉛メッキ鋼製グレーチング Formstep N

アルミニウムステンレススチール製金メッキ

製品情報
小さな孔は上向きに、大きな孔は下向きに打ち出されており、この床板は安定性、自動排水性および屋外使用に適した防滑性を備えています。階段、通路、プラットフォーム、機械操作員用ステーション、足場板などに推奨されます。

技術データ
材料 | 板厚（mm） | 滑り抵抗クラス
素地 / 溶融亜鉛めっき鋼 [DD11] | 2.0 / 2.5 / 3.0 | R12
Sendzimir めっき鋼 [DX51] | 2.0 / 2.5 / 3.0 | R12
アルミニウム [AIMg3] | 2.5 / 3.0 | R12
ステンレス鋼 [1.4301] | 2.0 | R11
推奨幅 | 120 / 180 / 240 / 300 / 360 / 可変
推奨高さ | 40 / 50 / 75 / 100 / その他の高さは要問い合わせ
長さ | 最大 6,000 mm
長さ区切り | 40 mm
特注サイズや特殊材は別途対応可能。寸法はすべて mm 表記。

付属品 / 固定クリップ

• BPR フランジ：ケージナットと M8 埋め込み皿頭ボルトによるクランプ接続。
• BPR 鋳造金属ワッシャー（座ぐり孔付）：Formstep N および Formstep 06、Stepclair や Airstep の上部固定部品。
• BPR クイック固定：M8 埋め込み皿頭ボルトによるクランプ接続。
• BPR ユニバーサルクランプ：下からの組立て用の鋳造クランプ、各種仕様あり。
• BPR サポートクリップ：M8 埋め込み皿頭ボルトで予め組立てられた支持用クランプ接続。

参考事例

• 階段、Speyer
• Witzig and Frank

特長 / 技術仕様

• パンチングパターン：小さな孔は上向き、大きな孔は下向きに打ち出され、安定性と自動排水を確保します。
• 屋外使用に適した防滑特性を有します。
• 推奨用途：階段、通路、プラットフォーム、機械操作員用ステーション、足場板。
• 使用可能材料：素地／溶融亜鉛めっき鋼（DD11）、Sendzimir めっき鋼（DX51）、アルミニウム（AIMg3）、ステンレス鋼（1.4301）。
• 板厚：2.0 / 2.5 / 3.0 mm（材料により異なる；ステンレスは 2.0 mm）。
• 滑り抵抗クラス：ほとんどの材料で R12、ステンレスは R11。
• 推奨幅：120 / 180 / 240 / 300 / 360 mm（可変あり）。
• 推奨高さ：40 / 50 / 75 / 100 mm（その他の高さは要問い合わせ）。
• 最大長さ：6,000 mm；長さ区切り：40 mm。
• 特注寸法・材質は別途対応可能。寸法はすべて mm。
