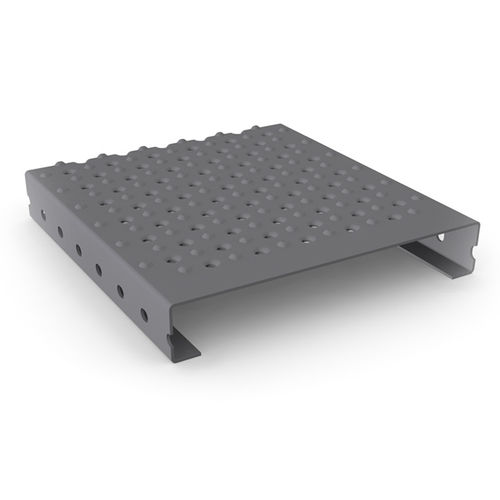

溶融亜鉛メッキ鋼製グレーチング Stephuit O1

アルミニウムステンレススチール製金メッキ

製品情報
Stephuit O1は、エンボス（凸形状）が上向きで鋭利なエッジがなく、十分な滑り止め性能を提供します。工業分野や公共分野など、滑りにくい金属表面が必要な用途に適しています。

技術データ
寸法
Material | 板厚 | 滑り抵抗クラス
生地 / 熱間亜鉛めっき鋼板 [DD11] | 2.0 / 2.5 / 3.0 | R10
Sendzimir 亜鉛めっき鋼板 [DX51] | 2.0 / 2.5 / 3.0 | R10
アルミニウム [AIMg3] | 2.5 / 3.0 | -
ステンレス鋼 [1.4301] | 2.0 | -
標準幅 | 182 / 240 / 298 / 330 / 356 / 可変
標準高さ | 40 / 50 / 75 / 100（その他の高さは要問い合わせ）
長さ | 最大 6,030 mm
長さ分割 | 45 mm
特殊寸法や材料は別途対応可能です。すべての寸法はmm表示です。

付属品 / 固定クリップ

• BPR Flange — ケージナットとM8皿頭ボルトによるクランプ接続。
• BPR Fast fixing — M8皿頭ボルトによるクランプ接続。
• BPR Universal clamp — 下方からの組立て用鋳物クランプ、各種仕様あり。
• BPR Support clip — M8皿頭ボルトで予め組立てられた支持用クランプ接続。

特長 / 技術仕様

• 型式: Stephuit O1
• ブランド: MEISER
• エンボス: 上向きで鋭利なエッジなし
• 材料: 生地/熱間亜鉛めっき鋼 (DD11)、Sendzimir 亜鉛めっき鋼 (DX51)、アルミニウム (AIMg3)、ステンレス鋼 (1.4301)
• 板厚 (mm): 鋼板 DD11/DX51: 2.0 / 2.5 / 3.0; アルミニウム: 2.5 / 3.0; ステンレス: 2.0
• 滑り抵抗クラス: R10（鋼製品に適用）
• 標準幅 (mm): 182, 240, 298, 330, 356（可変）
• 標準高さ (mm): 40, 50, 75, 100（その他高さは要相談）
• 最大長さ: 6,030 mm
• 長さ分割: 45 mm
• すべての寸法はmm。特殊仕様は別途お問い合わせください。
