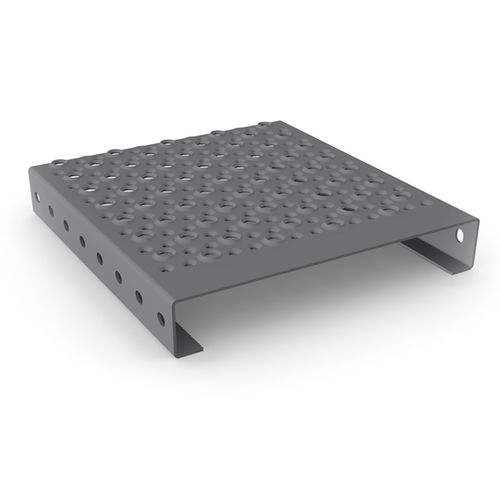

溶融亜鉛メッキ鋼製グレーチング Formstep O4

アルミニウムステンレススチール製金メッキ

製品情報
大きな孔を上向きに、小さな孔を下向きにプレス成形した、滑り止め性能を高める穿孔プロファイルプレート。工業用通路、踏面、プラットフォーム表面に適しています。

技術データ
材料 | 板厚 (mm) | As クラス
生鋼 / 熱間溶融亜鉛めっき鋼 [DD11] | 2.0 / 2.5 / 3.0 | R12
Sendzimir 亜鉛めっき鋼 [DX51] | 2.0 / 2.5 / 3.0 | R12
アルミニウム [AIMg3] | 2.5 / 3.0 | R12
ステンレス鋼 [1.4301] | 2.0 | R12
標準幅 | 120 / 180 / 240 / 300 / 360 / 可変
標準高さ | 40 / 50 / 75 / 100 / その他高さは別途相談
長さ | 最大 6000 mm
長さ分割 | 40 mm
特殊寸法・特殊材料は別注対応。すべての寸法は mm 表示。

付属品 / 固定具

• BPR Flange：ケージナットと M8 埋め込み皿頭ボルトによるクランプ接続。
• BPR Fast fixing：M8 埋め込み皿頭ボルトによるクランプ接続。
• BPR Universal clamp：下面からの組立て用鋳造クランプ、複数バージョンあり。

特長 / 技術仕様

• 製品種別：プロファイルプランク／滑り止め向上のために孔が成形されたプレート。
• 滑り抵抗：大孔は上向き、小孔は下向きに成形 — R12 指定。
• 使用可能材料：生鋼 / 熱間溶融亜鉛めっき鋼 (DD11)、Sendzimir 亜鉛めっき鋼 (DX51)、アルミニウム (AIMg3)、ステンレス鋼 (1.4301)。
• 板厚 (mm)：2.0、2.5、3.0（材料により異なる）。
• 標準幅 (mm)：120、180、240、300、360（可変幅あり）。
• 標準高さ (mm)：40、50、75、100（その他高さは別途相談）。
• 最大長さ：6000 mm、長さ分割：40 mm。
• 特殊寸法や代替材料は別注対応。
• 単位：全ての寸法は mm 表示。
