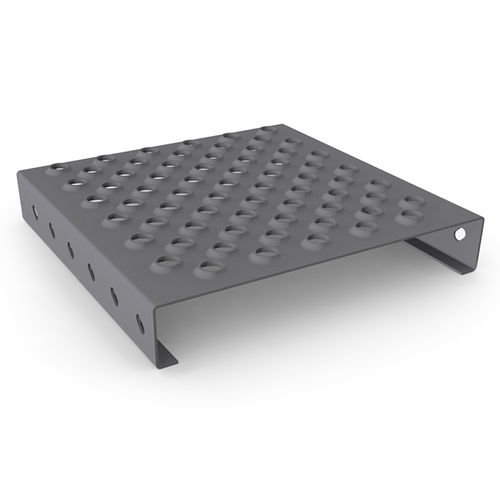

溶融亜鉛メッキ鋼製グレーチング Tolgrip N

アルミニウムステンレススチール製金メッキ

製品情報
上向きに打ち抜かれた大きな穿孔により、高い防滑性能を発揮します。Tolgrip N は主に工業分野の屋内通路やプラットフォームで使用されます。

技術データ
寸法
材料 | 板厚 | 滑り等級
素地 / 熱浸漬亜鉛めっき鋼材 [DD11] — 2.0 / 2.5 / 3.0 mm — R13
Sendzimir 亜鉛めっき鋼材 [DX51] — 2.0 / 2.5 / 3.0 mm — R13
アルミニウム [AIMg3] — 2.5 / 3.0 mm — R13
ステンレス鋼 [AISI 304L] — 2.0 mm — R13
標準幅：180 / 240 / 300 / 330 / 360 / 可変
標準高さ：50 / 75 / 100 / その他の高さは要望により対応
長さ：最大 6.002 mm
長さ分割：46

特注寸法や特殊材質は別途お問い合わせください。在庫品は在庫一覧に準拠します。
全ての寸法は mm 表記です。
* フランス製（一部）。

技術図面
製品の可視化用に技術図面（画像）を用意しています。

付属品 / 固定金具

• BPR Flange — ケージナットと M8 埋め込み座ぐりボルトによるクランプ接続。
• BPR Fast fixing — M8 埋め込み座ぐりボルトによるクランプ接続。
• BPR Screw connection — ワッシャーとセルフロックナット付きの特殊ボルト M8 x 20。
• BPR Universal clamp — 底面からの組立用鋳鉄クランプ、各種バージョンあり。

特長 / 技術仕様

• 大きな上向き穿孔による防滑プロファイルで高い滑り抵抗を実現。
• 用途：主に屋内の工業用途（通路、プラットフォーム）。
• 供給材料：素地 / 熱浸漬亜鉛めっき鋼（DD11）、Sendzimir 亜鉛めっき鋼（DX51）、アルミニウム（AIMg3）、ステンレス（AISI 304L）。
• 板厚オプション：材料により 2.0 / 2.5 / 3.0 mm（ステンレスは 2.0 mm を記載）。
• 滑り等級：リストの組合せすべてで R13。
• 標準幅：180、240、300、330、360 mm（可変幅あり）。
• 標準高さ：50、75、100 mm（その他は要望により対応）。
• 最大長さ：6.002 mm、長さ分割：46。
• 特注寸法・特殊材質は別途対応。在庫品は在庫一覧参照。
• 寸法はすべてミリメートル表示。
• 一部フランス製。
