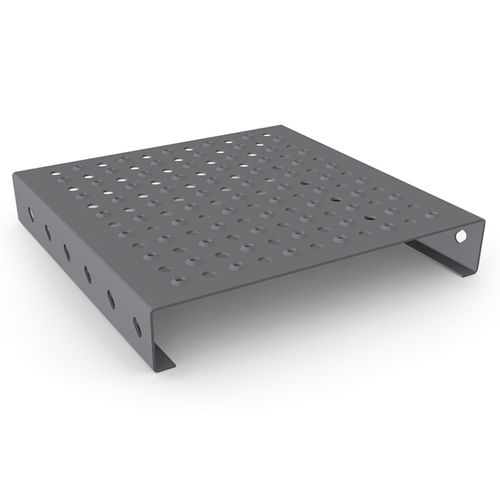

溶融亜鉛メッキ鋼製グレーチング Toldeco 10

金属板アルミニウムステンレススチール製

製品情報
このタイプの床板は Toldeco 8 とほぼ同等の特性を持ちます。穴径が10 mmに拡大されており、液体の排出性が向上しています。小さな上向きの打ち抜き穴と追加の切れ込みにより、的確な滑り止め性能を発揮します。階段踏面、プラットフォーム、通路などの屋内外用途に適しています。

技術データ
寸法
材質 | 板厚 | クラス
生地 / 熱間亜鉛めっき鋼 [DD11] | 2.0 / 2.5 / 3.0 | R11
Sendzimir 亜鉛めっき鋼 [DX51] | 2.0 / 2.5 / 3.0 | R11
アルミニウム [AIMg3] | 2.5 / 3.0 | R11
ステンレス鋼 [AISI 304L] | 2.0 | R11
標準幅 | 180 / 240 / 300 / 330 / 356 / 可変
標準高さ | 50 / 75 / 100 / その他は別途照会
長さ | 最大 6.030 mm
長さ分割 | 46
特注寸法・材料は別途対応可。
すべての数値は mm 表示。
* フランス製。

付属品 / 固定クリップ

• BPR フランジ — ケージナットと M8 座ぐりボルトによるクランプ接続。
• BPR 迅速固定 — M8 座ぐりボルトによるクランプ接続。
• BPR ねじ接続 — ワッシャーと止めナット付きの特殊 M8 x 20 ボルト。
• BPR ユニバーサルクランプ — 下側からの組立て用鋳鉄クランプ、各種バージョンあり。

特長 / 技術仕様

• 型式：Toldeco 10
• 穴径：10 mm（液体の排出性向上）
• 打ち抜き形状：上向きの小さな打ち抜き穴と追加の切れ込みで滑り止めを実現
• 滑り抵抗クラス：R11
• 材質と板厚：生地 / 熱間亜鉛めっき鋼（DD11）：2.0 / 2.5 / 3.0 mm；Sendzimir 亜鉛めっき鋼（DX51）：2.0 / 2.5 / 3.0 mm；アルミニウム（AIMg3）：2.5 / 3.0 mm；ステンレス鋼（AISI 304L）：2.0 mm
• 標準幅（mm）：180、240、300、330、356（可変）
• 標準高さ（mm）：50、75、100（その他高さは別途）
• 最大長さ：6.030 mm
• 長さ分割：46
• 特注寸法・材料は別途対応可
• すべての寸法は mm 表示
