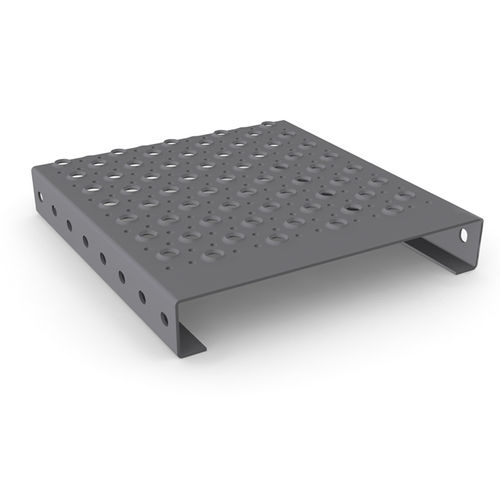

溶融亜鉛メッキ鋼製グレーチング Formstep O7

アルミニウムスチール製ステンレススチール製

製品情報
大きく上向きに打ち抜かれた孔が優れた滑り止め効果を発揮し、小さなパンチ孔が液体の排出と粉塵の落下を可能にするプレートです。階段踏面、プラットフォーム、通路などの屋内外用途に適しています。

技術データ
寸法
材料: 鋼（生鋼 / 熱間亜鉛めっき）[DD11] — 板厚: 2.0 / 2.5 / 3.0 mm — 抗滑性能クラス: R13
送ジミールめっき鋼 [DX51] — 板厚: 2.0 / 2.5 / 3.0 mm — 抗滑性能クラス: R13
アルミニウム [AIMg3] — 板厚: 2.5 / 3.0 mm — 抗滑性能クラス: -
ステンレス鋼 [1.4301] — 板厚: 2.0 mm — 抗滑性能クラス: R13
標準幅（mm）: 120 / 180 / 240 / 300 / 360 — 可変
標準高さ（mm）: 40 / 50 / 75 / 100 — その他高さは要問合せ
長さ: 最大 6,000 mm
長さ分割: 40 mm
特注寸法・材料は要問合せ。寸法はすべてmm表記。

付属品 / 取付クリップ

• BPR フランジ: ケージナットとM8沈め込み頭ボルトによるクランプ接続。
• BPR 速結具: M8沈め込み頭ボルトによるクランプ接続。
• BPR ユニバーサルクランプ: 下方からの組立て用に鋳造されたクランプ、各種仕様あり。
• BPR サポートクリップ: M8沈め込み頭ボルトで仮組みされた支持用クランプ接続。

特長 / 技術仕様

• 型式: Formstep O7
• 用途: 階段、プラットフォーム、通路の屋内外設置に適用
• 滑り止め設計: 上向きに打ち抜かれた大きな孔でグリップ性を確保し、小さなパンチ孔で排水と粉塵落下を実現
• 使用可能材料: 生鋼 / 熱間亜鉛めっき鋼 (DD11); 送ジミールめっき鋼 (DX51); アルミニウム (AIMg3); ステンレス鋼 (1.4301)
• 板厚 (mm): 2.0 / 2.5 / 3.0（材料により異なる; アルミニウム: 2.5 / 3.0; ステンレス: 2.0）
• 抗滑性能クラス: R13（該当する仕様）
• 標準幅（mm）: 120、180、240、300、360（可変）
• 標準高さ（mm）: 40、50、75、100（その他高さは要問合せ）
• 最大長さ: 6,000 mm
• 長さ分割: 40 mm
• 特注寸法・材料: 要問合せ
