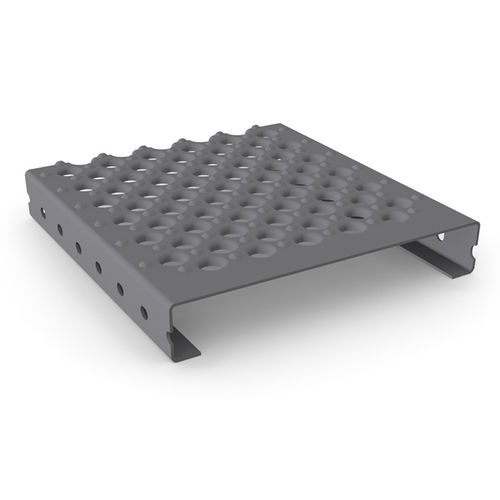

溶融亜鉛メッキ鋼製グレーチング Stepclair O1

アルミニウムスチール製ステンレススチール製

製品情報
Stepclair O1は、大きく下向きに打ち抜かれたパンチ穴により排水性と通気性を確保します。上向きのエンボスは縁が丸く、十分な滑り止め特性を発揮します。Stepclair O1は産業用の作業用プラットフォーム、通路、階段の踏板や踊り場に適しています。

技術データ
寸法（すべてmm）
材料 | 板厚 | 耐滑性クラス
素地／溶融亜鉛めっき鋼 [DD11] | 2.0 / 2.5 / 3.0 mm | R10
センジミールめっき鋼 [DX51] | 2.0 / 2.5 / 3.0 mm | R10
アルミニウム [AIMg3] | 2.5 / 3.0 mm | -
ステンレス鋼 [1.4301] | 2.0 mm | -
標準幅 | 182 / 240 / 298 / 330 / 356 mm（可変）
標準高さ | 40 / 50 / 75 / 100 mm（その他の高さは要相談）
最大長さ | 6,030 mm
長さ区切り | 45
特殊寸法・特殊材料は別途ご相談ください。全ての寸法はmmです。

アクセサリ／固定具

• BPR フランジ — ケージナットとM8皿頭ボルトによるクランプ接続。
• BPR 埋め込み穴付き鋳造ワッシャー — Formstep NおよびFormstep O6、全てのStepclairおよびAirstep型の上部固定部。
• BPR 速結具 — M8皿頭ボルトによるクランプ接続。
• BPR ユニバーサルクランプ — 下方からの組立て用鋳造クランプ、各種仕様あり。

特性／技術仕様

• 型番：Stepclair O1
• 用途：作業用プラットフォーム、通路、階段の踏み板・踊り場（産業用途）
• 特徴：下向きの大型パンチ穴により排水性と通気性を確保；上向きエンボスにより滑り止め効果を付与
• 材質：素地／溶融亜鉛めっき鋼 (DD11); センジミールめっき鋼 (DX51); アルミニウム (AIMg3); ステンレス鋼 (1.4301)
• 板厚：2.0 / 2.5 / 3.0 mm（材質により異なる）；ステンレス 2.0 mm；アルミニウム 2.5 / 3.0 mm
• 耐滑性：R10（指定された鋼材に適用）
• 標準幅：182 / 240 / 298 / 330 / 356 mm（可変）
• 標準高さ：40 / 50 / 75 / 100 mm（その他は要相談）
• 最大長さ：6,030 mm
• 長さ区切り：45
• 寸法は全てmm。特殊寸法や素材は別途ご相談ください。
