溶融亜鉛メッキ鋼製グレーチング Tolplan N

アルミニウムステンレススチール製金メッキ

製品概要

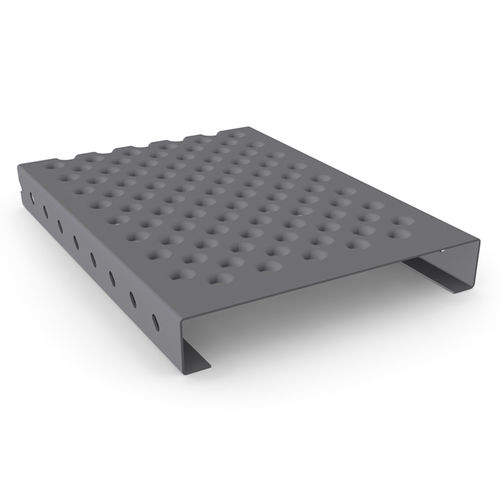

Tolplan N は、滑り止め等級 R9 が求められる用途向けのパンチング防滑板です。下向きに打ち抜かれた大きな孔が排水性と空気循環を確保します。主な用途は、建物外装（ファサード）や棚（シェルビング）です。

技術データ
材料 | 厚さ | 滑り止め等級
生鋼 / 溶融亜鉛めっき鋼 [DD11] | 2.0 / 2.5 / 3.0 mm | R9
Sendzimir 亜鉛めっき鋼 [DX51] | 2.0 / 2.5 / 3.0 mm | R9
アルミニウム [AIMg3] | 2.5 / 3.0 mm | R9
ステンレス鋼 [AISI 304L] | 2.0 mm | R9
標準幅（mm）：180 / 240 / 300 / 330 / 360 / 可変
標準高さ（mm）：50 / 75 / 100（その他高さは要相談）
最大長さ：6,030 mm
長さ目盛り：46 mm
特殊寸法や特殊材料は問い合わせにより対応。在庫品は在庫表に準拠。
寸法はすべて mm 表記。
* フランス製。

アクセサリ / 取り付けクリップ

• BPR フランジ — ケージナットと M8 埋め込み頭ボルトによるクランプ接続。
• BPR フック固定 — 埋め込み頭ボルト付き、カラーで圧入されたフック。
• BPR プラスチックブッシュ（座ぐり穴付）— 全ての Stepclair および Airstep 仕様の上部固定部品。
• BPR 鋳造金属ワッシャー（座ぐり穴付）— Formstep N および Formstep 06、並びに全ての Stepclair/Airstep 仕様の上部固定部品。
• BPR 迅速固定 — M8 埋め込み頭ボルトによるクランプ接続。
• BPR ねじ接続 — ワッシャーおよび自己固定ナットを伴う M8 x 20 特殊ボルト。
• BPR ユニバーサルクランプ — 下方からの組立て用鋳造クランプ、各種バージョンあり。

仕様 / 技術仕様

• 滑り止め等級：R9
• 利用可能材料：生鋼 / 溶融亜鉛めっき鋼 (DD11); Sendzimir 亜鉛めっき鋼 (DX51); アルミニウム (AIMg3); ステンレス鋼 (AISI 304L)
• 板厚（mm）：2.0 / 2.5 / 3.0（材料により異なる）
• 標準幅（mm）：180, 240, 300, 330, 360 または可変
• 標準高さ（mm）：50, 75, 100（その他高さは要相談）
• 最大長さ：6,030 mm；長さ目盛り：46 mm
• 下向きの打ち抜き孔により良好な排水と空気循環を実現
• 主な用途：ファサード、棚構造
• 特殊寸法・特殊材料は要相談
• 製造国：フランス
