溶融亜鉛メッキ鋼製グレーチング Airstep N

アルミニウムステンレス製金メッキ

製品情報

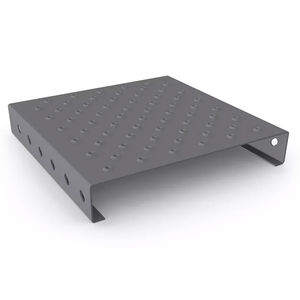

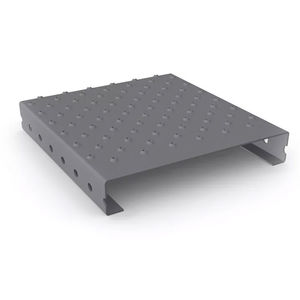

Airstep N は丸穴のパンチングパネルで、日除け、ファサードパネル、および表面が比較的平滑でありつつ通気性と透光性が求められる棚（シェルビング）用途に適しています。

技術データ
材料 | 板厚（mm） | 備考
未処理 / 溶融亜鉛めっき鋼（DD11） | 2.0 / 2.5 / 3.0 | -
センドジミールめっき鋼（DX51） | 2.0 / 2.5 / 3.0 | -
アルミニウム（AIMg3） | 2.5 / 3.0 | -
ステンレス鋼（1.4301） | 2.0 | -
標準幅（mm） | 182 / 240 / 298 / 330 / 356（可変）
標準高さ（mm） | 40 / 50 / 75 / 100（その他の高さは要相談）
最大長さ | 6,030 mm
長さ区切り | 45 mm
特殊寸法・特殊材料は別途お問い合わせください。寸法はすべてmm表示です。

付属品 / 固定金具

• BPR フランジ — ケージナットとM8皿頭ボルトによるクランプ接続。
• BPR プラスチックブッシュ（皿穴） — 全ての Stepclair／Airstep 仕様の上側固定部品。
• BPR 鋳造金属ワッシャー（皿穴） — Formstep N、Formstep 06、及び全ての Stepclair／Airstep 仕様の上側固定部品。
• BPR クイック固定 — M8皿頭ボルトによるクランプ接続。
• BPR Setztechnik geschlossene Oberflächen — プロファイルに∅13 mmの穴を含む仕様。
• BPR ユニバーサルクランプ — 下側からの組立用鋳造クランプ、各種仕様あり。

特性 / 技術仕様

• 用途例：日除け、ファサード、棚構造（通気性・透光性を確保）
• 対応材質：未処理／溶融亜鉛めっき鋼（DD11）、センドジミールめっき鋼（DX51）、アルミニウム（AIMg3）、ステンレス鋼（1.4301）
• 板厚（mm）：2.0 / 2.5 / 3.0（材質により異なる、ステンレスは2.0 mm 記載）
• 標準幅（mm）：182 / 240 / 298 / 330 / 356（可変）
• 標準高さ（mm）：40 / 50 / 75 / 100（その他の高さは要相談）
• 最大長さ：6,030 mm、長さ区切り：45 mm
• 特殊寸法・特殊材料は別途対応。棚卸しサイズは在庫表による。
• 寸法はすべてmm表記です。
