溶融亜鉛メッキ鋼製グレーチング Formstep O5

アルミニウムステンレススチール製金メッキ

製品情報

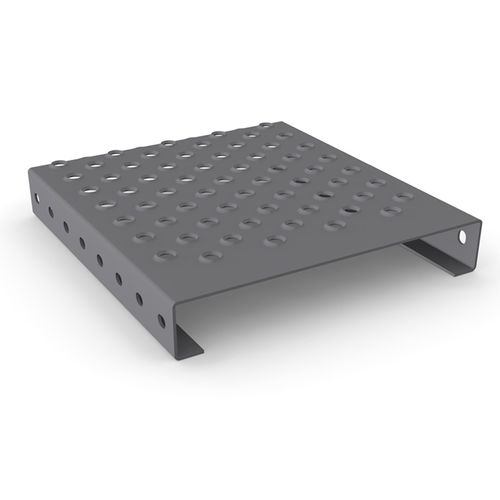

Formstep O5 は、屋内の産業用途向けに設計された防滑性のあるパンチングプレートです。大きなパンチングは上向きに打ち出され、小さな穴は下向きになっており、優れた滑り止め性能とグリップを提供します。

技術データ
寸法
材質 | 板厚 | 滑り等級
生鋼 / 溶融亜鉛めっき鋼 [DD11] | 2.0 / 2.5 / 3.0 mm | R12
センジミールめっき鋼 [DX51] | 2.0 / 2.5 / 3.0 mm | R12
アルミニウム [AIMg3] | 2.5 / 3.0 mm | R12
ステンレス鋼 [1.4301] | 2.0 mm | R12
標準幅 | 120 / 180 / 240 / 300 / 360 mm | 可変
標準高さ | 40 / 50 / 75 / 100 mm | その他高さは別途対応可
長さ | 最大 6.000 mm
長さ区切り | 40 mm
特注サイズや材料はお問い合わせください。すべての寸法は mm 表記です。

付属品 / 取付クリップ

• BPR フランジ — ケージナットと M8 埋め込み頭ボルトによるクランプ接続。
• BPR ファストフィクシング — M8 埋め込み頭ボルトによるクランプ接続。
• BPR ユニバーサルクランプ — 下方からの組立て用の鋳造金属クランプ、各種あり。
• BPR サポートクリップ — M8 埋め込み頭ボルトで予め組立てられた支持用クランプ接続。

参考事例
橋梁、Albstadt（参照プロジェクト）。

特長 / 技術仕様

• 製品名: Formstep O5
• 種類: 上向きに成形されたパンチングによる防滑効果を持つ産業用プレート
• 滑り等級: R12
• 使用可能材料: DD11、DX51、AIMg3、1.4301
• 板厚 (mm): 2.0 / 2.5 / 3.0（材料により異なる）
• 標準幅 (mm): 120 / 180 / 240 / 300 / 360
• 標準高さ (mm): 40 / 50 / 75 / 100（その他高さは別途対応可）
• 最大長さ: 6000 mm
• 長さ区切り: 40 mm
• 特注仕様および材料はお問い合わせください
