溶融亜鉛メッキ鋼製グレーチング Tolpicot N

アルミニウムステンレススチール製歯付き

製品情報

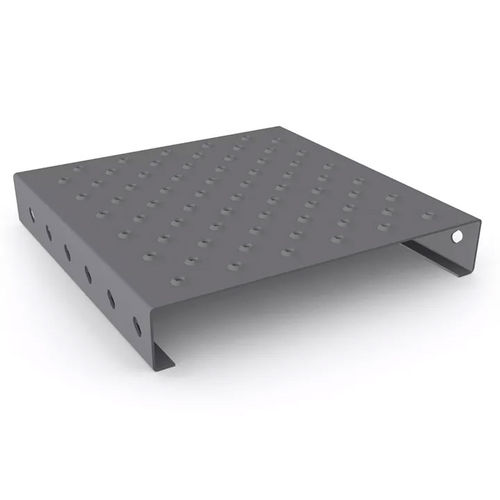

Tolpicot N は Aderstep N をベースとした歯付きのプレス金属グレーチングです。エンボス加工は歯状になっており、特定の表面凹凸を有します。

技術データ
寸法
材料 | 板厚 | As クラス
生鋼 / 熱間亜鉛めっき [DD11] | 2,0 / 2,5 / 3,0 | R12
Sendzimir 亜鉛めっき鋼 [DX51] | 2,0 / 2,5 / 3,0 | R12
アルミニウム [AIMg3] | 2,5 / 3,0 | R12
ステンレス鋼 [AISI 304L] | 2,0 | R12
標準幅 | 180 / 240 / 300 / 330 / 360 | 可変
標準高さ | 50 / 75 / 100 | その他の高さは別途問い合わせ
長さ | 最大 6.030 mm
長さ区切り | 46
特注サイズや材料はお問い合わせください。すべての寸法は mm 表記です。* フランス製。

付属品 / 固定具

• BPR ねじ接続: M8 x 20 特殊ボルト、ワッシャー、自己締め付けナット。
• BPR ユニバーサルクランプ: 下からの組立て用鋳造クランプ、各種仕様あり。

特性 / 技術仕様

• 型番: Tolpicot N
• 特徴: 歯状のエンボス（Aderstep N と比較した差異）
• 選択可能な材料: 生鋼 / 熱間亜鉛めっき (DD11); Sendzimir 亜鉛めっき鋼 (DX51); アルミニウム (AIMg3); ステンレス鋼 (AISI 304L)
• 板厚 (mm): 2,0 / 2,5 / 3,0（材料により変動）
• As クラス: R12
• 標準幅 (mm): 180, 240, 300, 330, 360（可変）
• 標準高さ (mm): 50, 75, 100（その他の高さは別途）
• 最大長さ: 6.030 mm
• 長さ区切り: 46 mm
• 技術図面あり（画像）
• 特注サイズ・材料は別途対応
• すべての寸法は mm 表記
