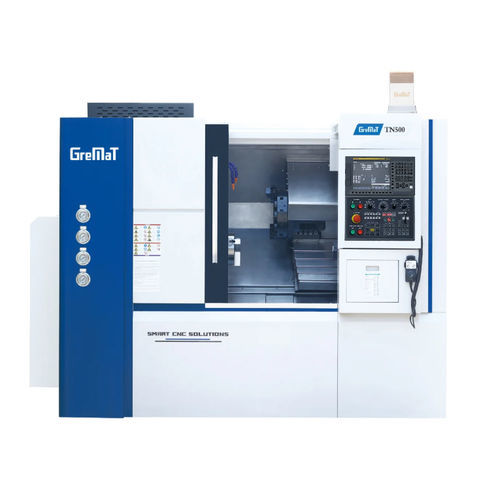

CNC旋盤 TN500 3軸VDI 3012ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- スピンドル
- VDI 30
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ダイレクトドライブ
- 直径
280 mm, 540 mm
(11.02 in, 21.26 in)- 回転速度
4,000 rpm
(25,132.741 rad.min-1)- パーツの長さ
500 mm
(20 in)- X軸
260 mm
(10 in)- Z軸
500 mm
(20 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
22 kW, 30 kW
(29.9 hp, 40.8 hp)- 全長
2,750 mm
(108 in)- 全幅
1,950 mm
(77 in)- 全高
2,200 mm
(87 in)- 重量
4,600 kg
(10,141 lb)
詳細
TN、TSは様々なワークに柔軟に対応できるターニングセンタです。高速・高剛性・高C軸精度を実現するベルト駆動主軸とビルトインモータ直結主軸を搭載。12ステーションパワータレットにより、単純形状から複雑形状部品まで、1回の段取りで加工が可能です。
加工能力
チャックサイズ - インチ - 8
スピンドル
スピンドル内径 - mm - Φ66
最大貫通穴径 - mm - Φ52
タレット
工具最高回転数 - rpm - 4000 , *5000
テールストック
心押し台タイプ
油圧 , * HPT
心押台クイルテーパ - MT4
心押台移動量 - mm - 100-500
その他
傾斜ベッド角度 - 35
ガイドウェイタイプ - LM
電力容量 - kVA - 28
---
