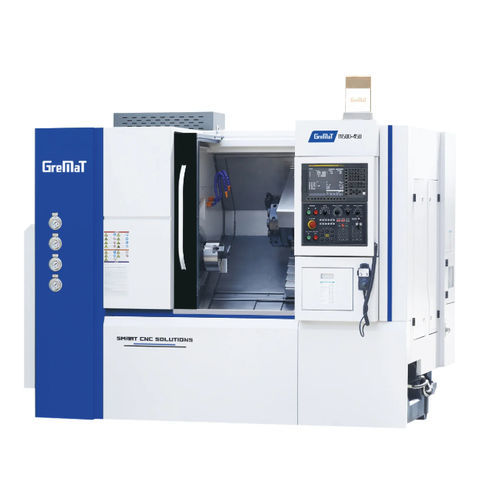

CNC旋盤 TN500-4502軸傾斜台A2-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-6
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ダイレクトドライブ
- 直径
360 mm, 550 mm
(14.17 in, 21.65 in)- 回転速度
4,000 rpm
(25,132.741 rad.min-1)- パーツの長さ
450 mm
(18 in)- X軸
260 mm
(10 in)- Z軸
450 mm
(18 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
22 kW, 30 kW
(29.9 hp, 40.8 hp)- 全長
2,860 mm
(113 in)- 全幅
1,900 mm
(75 in)- 全高
2,200 mm
(87 in)- 重量
4,800 kg
(10,582 lb)
詳細
TN、TSは様々なワークに柔軟に対応できるターニングセンタです。高速・高剛性・高C軸精度を実現するベルト駆動主軸とビルトインモータ直結主軸を搭載。12ステーションパワータレットにより、単純形状から複雑形状部品まで、1回の段取りで加工が可能です。
加工能力
チャックサイズ - インチ - 8
スピンドル
スピンドル内径 - mm - Φ66
最大貫通穴径 - mm - Φ52
タレット
ツールシャンクサイズ - BMT45, *BMT55
工具最高回転数 - rpm - 4000, *5000
テールストック
心押し台タイプ
油圧 , * HPT, * SPT
心押台クイルテーパ - MT5 , * MT3
心押台移動量 - mm - 100-500
その他
傾斜ベッド角度 - - - 35
ガイドウェイタイプ - - LM
電力容量 - kVA - 28
---
