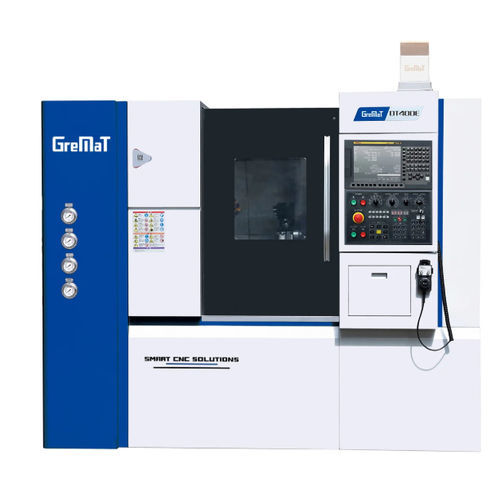

CNC旋盤 DT400E3軸A2-512ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- スピンドル
- A2-5
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ベルトドライブ
- 応用
- 大量生産用
- 複合機能
- ミリング, 穿孔, ネジ立て
- 直径
350 mm, 500 mm
(13.78 in, 19.69 in)- 回転速度
5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
320 mm
(13 in)- 最大切削径
160 mm
(6 in)- X軸
230 mm
(9 in)- Z軸
320 mm
(13 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 mph
(32 km/h)- 定格出力
11 kW, 15 kW
(15 hp, 20.4 hp)- 全長
2,730 mm
(107 in)- 全幅
2,050 mm
(81 in)- 全高
2,280 mm
(90 in)- 重量
4,000 kg
(8,818 lb)
詳細
Z-MaT DTシリーズターニングセンタは、DDSスピンドルまたはベルトスピンドルユニット、駆動工具刃物台、Y軸機能を備えています。本シリーズは、旋削加工とオフセンター加工を組み合わせることにより、加工能力を飛躍的に向上させます。Y軸を使用することで、旋削加工部品の90%以上の二次加工工程をフライス盤に置き換えることができます。作業時間の短縮、精度の向上、効率化が図れます。
大量生産のおかげで、Z-MaTはすべてのお客様に手頃な価格で優れたターニングセンターを所有していただけるよう努力しています。CNC旋盤1台とフライス盤1台、ドリル盤1台、タッピング盤1台はもう必要ありません。ほとんどの場合、DTシリーズのターニングセンター1台で、1回のセットアップですべての問題を解決できます。
スピンドル
油圧チャック - インチ - 6
スピンドル内径 mm - Φ55
最大貫通穴径 - mm - Φ46
構造 - 斜めベッド角度 - 度 - 35
ガイドウェイタイプ - mm - LM
軸数
Y軸移動量 - mm - 70 (±35)
タレット
外径ツールシャンクサイズ - mm - 16×16
ボーリングツールシャンクサイズ - mm - Ф25
工具最高回転数 - rpm - 4000
テールストック
心押台のタイプ - *油圧
心押台クイルテーパ - *MT4
心押台移動量 - mm - *350
---
