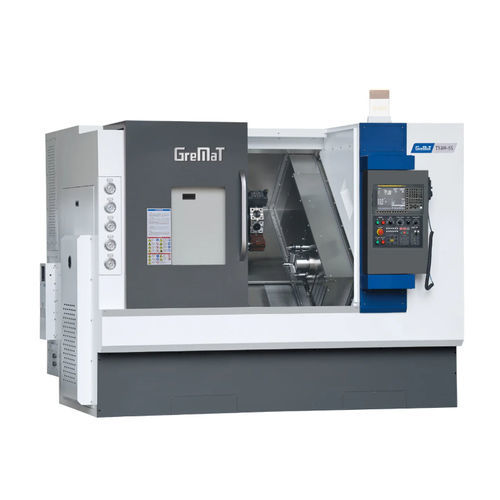

CNC旋盤 TN400-SX 傾斜ベッド2 リードA2-5
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 構造
- 傾斜ベッド
- スピンドル数
- 2 リード
- スピンドル
- A2-5
- ツールステーション数
- 12ツールステーション
- 性能
- 高速
- 直径
240 mm
(9.45 in)- 回転速度
5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
400 mm
(16 in)- 最大切削径
160 mm
(6 in)- X軸
170 mm, 300 mm
(7 in, 12 in)- Z軸
400 mm
(16 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 全長
2,700 mm
(106 in)- 全幅
2,000 mm
(79 in)- 全高
2,220 mm
(87 in)- 重量
4,500 kg
(9,921 lb)
詳細
TN400-SXは、X1/Z1座標系とX2/Z2座標系のプログラムカップリングを使用しながら、ワークの両面を同時に加工するために、主軸の動きに追従する副軸を使用します。
1.一体成型45°傾斜ベッド、精密大仕様リニアローラーガイドレール、大スパンのレイアウト、安定した構造、剛性が強く、精度が保持される。
2.精密高速電動主軸と副軸A2-5、NSKベアリングは、高精度、高負荷容量、高速、長持ち耐久性の最適な組み合わせを得ることができます。
3.12ステーションパワータレット-BMT55タレットは、マシンの左ドラッグプレートに使用されています。工具交換時間が短く、位置決め精度が高いため、加工精度の向上に貢献します。
主軸
主軸と副軸のテーパ穴 - MT6
主軸および副軸の主軸内径 - mm - 55/55mm
主軸および副軸のバー容量 - mm - 46/46
主軸および副軸のベアリング - 3-7018/ NN3015
軸数
最大切削送り速度 - m/min - 8
タレット
ツールシャンクサイズ - BMT55
工具最高回転数 - rpm - 4000 , *6000
その他
定格出力 - kW - 11 / 11
---
