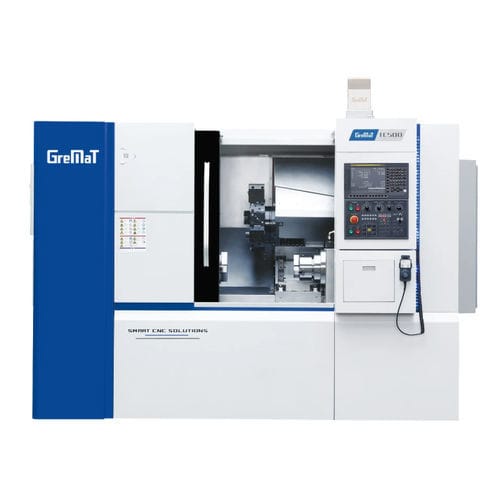

CNC旋盤 TC500 4軸多軸2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 4軸, 多軸
- スピンドル数
- 2 リード
- スピンドル
- A2-6, A2-5
- ツールステーション数
- 12ツールステーション
- 複合機能
- ミリング
- 直径
400 mm, 460 mm
(15.75 in, 18.11 in)- 回転速度
4,000 rpm
(25,132.741 rad.min-1)- パーツの長さ
400 mm
(16 in)- 最大切削径
320 mm
(13 in)- X軸
180 mm
(7 in)- Z軸
400 mm
(16 in)- 早送り速度X
18 m/min
- 早送り速度Z
30 m/min
- 定格出力
11 kW, 15 kW
(15 hp, 20.4 hp)- 全長
2,900 mm
(114 in)- 全幅
1,850 mm
(73 in)- 全高
2,250 mm
(89 in)- 重量
5,900 kg
(13,007 lb)
詳細
TC500は先進的な45度Y軸構造を採用し、剛性とコンパクトさの基本性能となっています。
TC500の標準チャックサイズは、第1スピンドル8インチ、第2スピンドル6インチです。サブスピンドル仕様により、両面の連続加工が可能です。
駆動ライブ工具とY軸機能の組み合わせにより、旋削加工から二次・裏面加工、多軸補間加工までの一貫加工が可能で、工程集約を実現します。
このモデルは、2軸ターニングとY軸ミリングを提供し、様々なスピンドルとタレットオプションがあります。お客様のニーズに柔軟に対応する "オンリーワン機 "をお選びいただけます。
主軸
油圧チャック / コレットチャック - lnch - 8
スピンドル内径 mm - Φ66
最大貫通穴径 - mm - Φ52
サブスピンドル - 油圧チャック - インチ - 6
主軸内径 - mm - Φ55
最大貫通穴径 - mm - Φ46
軸
B軸移動量 - mm - 400
Y軸移動量 - mm - 100 (±50)
X/Z1/Z2/Y軸ボールねじ - mm - 32×P08 / 32×P10 / 32×P10 / 32×P06
切削送り速度 - m/min - 10
タレット
タレットタイプ - BMT55
外径ツールシャンクサイズ - mm - 25×25
ボーリングツールシャンクサイズ - mm - Φ40
ライブツーリングモーター - kW - 3.7/5.5
ライブツーリング最高回転数 - rpm - 5000
*テールストック
心押し台タイプ
サーボプログラマブル
心押台クイルテーパー - MT5
心押台移動量 - mm - 80-400
---
