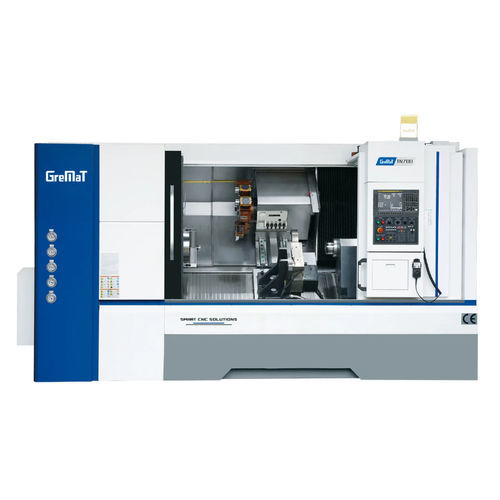

CNC旋盤 TN7002軸傾斜台A2-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-8
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ベルトドライブ, ダイレクトドライブ
- 応用
- 複雑部品用
- 性能
- 高速
- 直径
360 mm, 620 mm
(14.17 in, 24.41 in)- 回転速度
2,000 rpm
(12,566.371 rad.min-1)- パーツの長さ
1,250 mm, 1,700 mm
(49 in, 67 in)- X軸
300 mm
(12 in)- Z軸
1,250 mm, 1,700 mm
(49 in, 67 in)- 早送り速度X
15 m/min
- 早送り速度Z
20 m/min
- 定格出力
18.5 kW, 22 kW
(25.2 hp, 29.9 hp)- 全長
4,550 mm
(179 in)- 全幅
2,270 mm
(89 in)- 全高
2,550 mm
(100 in)- 重量
10,700 kg, 11,700 kg
(23,589 lb, 25,794 lb)
詳細
TN、TSは様々なワークに柔軟に対応できるターニングセンタです。高速・高剛性・高C軸精度を実現するベルト駆動主軸とビルトインモータ直結主軸を搭載。12ステーションパワータレットにより、単純形状から複雑形状部品まで、1回の段取りで加工が可能です。
加工能力
チャックサイズ - インチ - 15
スピンドル
スピンドル内径 - mm - Φ105
最大貫通穴径 - mm - Φ91
タレット
ツールシャンクサイズ - BMT65
工具最高回転数 - rpm - 4000 , *5000
テールストック
心押し台タイプ - SST-LM , *SPT
心押台クイルテーパ - MT5
心押台移動量 - mm - 100-1250 , * 1700
その他
スラントベッド角度 - 45
ガイドウェイタイプ - LM
電力容量 - kVA - 45
---
