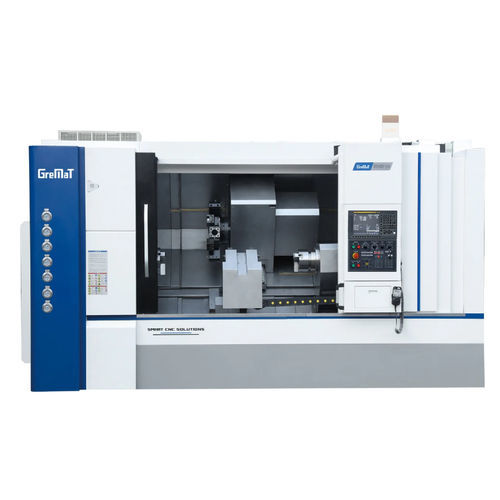

CNC旋盤 DT500ES-1500 3軸傾斜台2 リード
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- 構造
- 傾斜台
- スピンドル数
- 2 リード
- スピンドル
- A2-6, A2-5
- ツールステーション数
- 12ツールステーション
- 応用
- 激しい使用に耐える
- 直径
460 mm, 650 mm
(18.11 in, 25.59 in)- 回転速度
4,000 rpm, 5,000 rpm
(25,132.741 rad.min-1, 31,415.927 rad.min-1)- パーツの長さ
1,500 mm
(59 in)- 最大切削径
320 mm
(13 in)- X軸
200 mm
(8 in)- Z軸
1,500 mm
(59 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
11 kW, 15 kW, 22 kW, 30 kW
(15 hp, 20.4 hp, 29.9 hp, 40.8 hp)- 全長
4,200 mm
(165 in)- 全幅
2,000 mm
(79 in)- 全高
2,250 mm
(89 in)- 重量
7,500 kg
(16,535 lb)
詳細
DT500E-S/TN500-S/STL8-Sはモジュラー設計で、最高の部品と材料のみを使用して製造されており、最大容量を容易に処理することができます。
ダブルスピンドルは、一回のセットアップで原材料から完成部品まで加工できる能力を提供します。このシリーズの機械は、自動ローディングシステムガントリーアームまたは産業用ロボットと一緒に使用することで、大きな信頼性と優れた効率で一台の機械に統合された自動化を実現することができます。
主軸
油圧チャック - インチ - 8
主軸内径 - mm - Φ66
最大貫通穴径 - mm - Φ52
サブスピンドル-油圧チャック-6
主軸内径 - mm - Φ55
最大貫通穴径 mm - Φ46
軸
Y軸移動量 - mm - 140 (±70)
Y軸早送り速度 - m/min - 12 ,*7
タレット
タレットタイプ - BMT55
外径ツールシャンクサイズ - mm - 20 × 20 , *25 × 25
ボーリングツールシャンクサイズ - mm - Φ40
工具最高回転数 - rpm - 4000 , *6000
サブスピンドルのボーリング深さ - mm - 120 , *90
構造
スラントベッド角度 - 度 - 35
ガイドウェイタイプ - mm - LM
---
