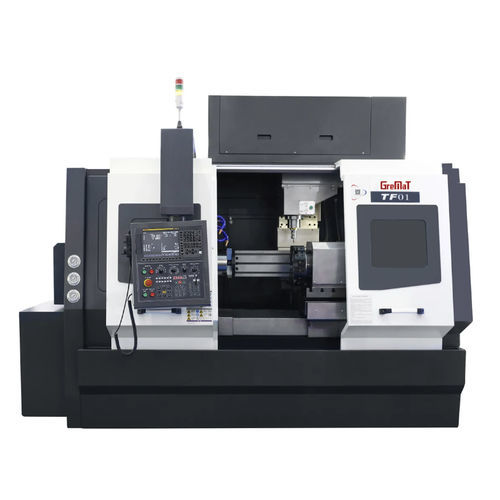

CNCフライス加工センター TF01 横型4軸回転テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 4軸
- 構造
- スピンドル, 回転テーブル
- その他の特徴
- 高速
- 直径
290 mm, 650 mm
(11.42 in, 25.59 in)- X軸移動距離
300 mm
(11.81 in)- Y軸移動距離
200 mm
(7.87 in)- Z軸移動距離
500 mm
(19.69 in)- 重量
3,500 kg, 4,200 kg, 5,200 kg, 6,200 kg
(7,716.18 lb, 9,259.42 lb, 11,464.04 lb, 13,668.66 lb)- 主軸力
3.7 kW, 5.5 kW, 7.5 kW, 11 kW
(5.03 hp, 7.48 hp, 10.2 hp, 14.96 hp)- 回転速度
2,000 rpm, 4,000 rpm, 8,000 rpm
(12,566.371 rad.min-1, 25,132.741 rad.min-1, 50,265.482 rad.min-1)
詳細
本機はワイドスパンの旋盤ベッド、一体鋳造、大型リニアモーションガイドウェイをベースに設計されており、旋削とミーリングの2つの目的のバランスのとれた強固な基盤を保証します。 基本機能は強力なターニングセンターです。しかし、3爪チャックと心押台の間にブリッジプレートを追加すれば、4軸VMCにもなります（VMCモードではC軸がA軸に変換されます）。フライス加工、穴あけ加工、タッピング加工は、自動工具交換とBT30高速VMCスピンドルによって実現できます。 基本的に、このマシンは2つの機能を実現することができます：Y軸を持つCNCターニングセンター、または第4軸を持つVMC。
自動工具交換マガジン
ミーリングスピンドルモーター
BT30高剛性スピンドル
フロント8/12ステーションタレット
一体鋳造
両端アンカー付きボールネジ
ローラー式45mmリニアガイドウェイ
---
