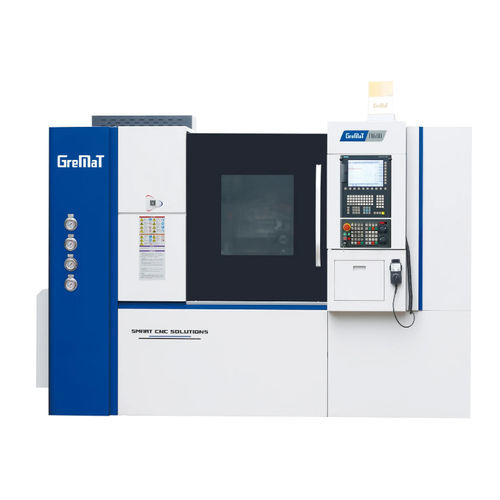

CNC旋盤 TN6002軸傾斜台A2-8
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-8
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ベルトドライブ
- 応用
- 複雑部品用
- 直径
360 mm, 620 mm
(14.17 in, 24.41 in)- パーツの長さ
700 mm, 900 mm, 1,700 mm
(28 in, 35 in, 67 in)- X軸
280 mm
(11 in)- Z軸
700 mm, 900 mm, 1,800 mm
(28 in, 35 in, 71 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
37 kW, 45 kW
(50.3 hp, 61.2 hp)- 全長
3,200 mm
(126 in)- 全幅
1,920 mm
(76 in)- 全高
2,130 mm
(84 in)- 重量
6,000 kg, 7,000 kg, 8,100 kg
(13,228 lb, 15,432 lb, 17,857 lb)
詳細
TN、TSは様々なワークに柔軟に対応できるターニングセンタです。高速・高剛性・高C軸精度を実現するベルト駆動主軸とビルトインモータ直結主軸を搭載。12ステーションパワータレットにより、単純形状から複雑形状部品まで、1回の段取りで加工が可能です。
加工能力
チャックサイズ - インチ - 10 ,* 12
スピンドル
スピンドル内径 - mm - Φ86
最大貫通穴径 - mm - Φ75
タレット
工具最高回転数 - rpm - 4000, *5000
テールストック
心押し台タイプ - 油圧、*SPT、*HPT
心押台クイルテーパ - MT5
心押台の移動 - mm - 100-750、* 1000、* 1700
その他
傾斜ベッド角度 - 35
ガイドウェイタイプ - LM
電力容量 - kVA - 45
---
