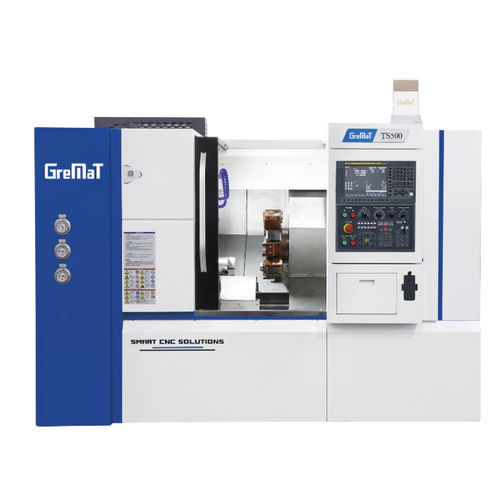

CNC旋盤 TS5002軸A2-6VDI 30
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- スピンドル
- A2-6, VDI 30
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ベルトドライブ
- 応用
- 複雑部品用
- 性能
- 高速
- その他の特徴
- コンパクト
- 直径
320 mm, 550 mm
(12.6 in, 21.65 in)- 回転速度
4,000 rpm
(25,132.741 rad.min-1)- パーツの長さ
320 mm
(13 in)- X軸
250 mm
(10 in)- Z軸
320 mm
(13 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
22 kW, 30 kW
(29.9 hp, 40.8 hp)- 全長
2,600 mm
(102 in)- 全幅
1,750 mm
(69 in)- 全高
2,050 mm
(81 in)- 重量
4,100 kg
(9,039 lb)
詳細
TN、TSは様々なワークに柔軟に対応できるターニングセンタです。高速・高剛性・高C軸精度を実現するベルト駆動主軸とビルトインモータ直結主軸を搭載。12ステーションパワータレットにより、単純形状から複雑形状部品まで、1回の段取りで加工が可能です。
短尺ワークや円盤ワークの加工に対応するため、心押台をなくし、コンパクトで経済的な設計としました。
加工能力
チャックサイズ - インチ - 8
スピンドル
スピンドル内径 - mm - Φ66
最大貫通穴径 - mm - Φ52
タレット
工具最高回転数 - rpm - 4000 , *6000
その他
傾斜ベッド角度 - 60
ガイドウェイタイプ - LM
電力容量 - kVA - 25
---
