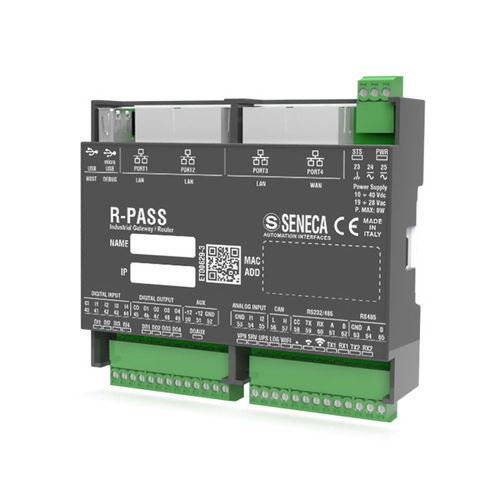

リモート制御ユニット R-PASS-S series

温度アンテナ用デジタル

製品概要: R-PASS-Sは、IEC 61131に準拠した高度な制御ユニットで、SENECA LET'Sのリモートアシスタンスおよびリモートコントロールプラットフォームとネイティブに統合するように設計されており、インダストリー4.0に最適化されています。この高度なCPUは、PLC（Straton IDE開発環境）の機能をルーティングおよびリモートアクセス機能と組み合わせ、信頼性が高く安全なデータ管理を提供します。リモートアシスタンスのためのポイントツーポイント接続とリモートコントロールのためのシングルLAN接続をサポートし、最大の柔軟性と使いやすさを提供します。 R-PASS-Sコントローラーは、プラントまたは個々の機械への同時アクセスのために、異なる複雑さとニーズに適応可能なクライアント/サーバー接続システムの作成を可能にします。4G LTEモデム/ルーターを備えたR-COMM通信モジュールを介して拡張可能で、このデバイスは現代の接続ニーズに対する完全で多用途なソリューションを提供します。 4つのEthernetポートはSWITCHまたはLAN/WANとして構成可能で、3つのシリアルポート、オプションのWiFi接続、およびUSBポートを備えたR-PASS-Sは、IEC 60870-101、IEC 60870-104、IEC 61850（オプション）などのエネルギー管理アプリケーションのための幅広い産業プロトコルをサポートします。デバイスは強力な32ビットARM CPU、1 GBのフラッシュメモリ、64 MBのRAM、およびmicroSDサポートを備えたメモリ拡張スロットを統合しています。設定はZ-NET4環境と統合されたWebサーバーを介して直感的に行われます。 技術仕様: - 電源: 11..40 Vdc / 19..28 Vac - 最大消費電力: 8 W - バッテリー / UPS: R-COMMアクセサリーの使用 - 最大絶縁: 1.5 kVac - LEDステータスインジケーター: 電源、ログ、ステータス、シリアル通信、Ethernet通信、VPN接続、I/Oステータス、WiFi通信（-Wモデル） - 保護クラス: IP20 - 接続: 3.5 mmピッチの取り外し可能な端子台、ケーブル断面1.5 mm² - フラッシュメモリ（データ）: ≥4 GB - RAM: 512 MB - I/Oチャンネル: 4デジタル入力、4デジタル出力、2アナログ入力（mA、V） - 動作温度: -25..+65 °C - 寸法（幅x高さx奥行）: 106 x 90 x 32 mm - 重量: 約170 g - ケース: 自己消火性UL94-V0のPCP / ABS素材、黒色 - 設置: 35 mm DINレールIEC EN 60715、壁/パネル - 認証: CE、UKCA 通信: - Ethernetポート: 4つのFast Ethernet 10/100Txポート（RJ45） - シリアルポート: 1つのRS232/RS485ポート（最大115kbps）、2つのRS485ポート（最大115kbps） - USBポート: 1つのUSBホストポート（タイプA）、デバッグ用の1つのマイクロUSBポート - CANポート: 1つのCANポート（端子） - モデム: オプション（R-COMM） - 衛星受信機: オプション（R-COMM） - WiFi（-Wモデル）: 組み込み802.11 b/g/n、バンド2.4 ÷2.4835GHz、最大出力電力: 17dBm（50 mW）、セキュリティWEP / WPA / WPA2 - シリアルプロトコル: ModBUS TCP-IPサーバー/クライアント、ModBUS RTUマスター/スレーブ、FTP/FTPsクライアント、sFTPサーバー、HTTP/HTTPSサーバー、SMTPsクライアント、Samba - IoTプロトコル: MQTT、MQTTs、OPC UAサーバー、https、http post - 接続性: 最大クライアントTCP-IP 50、最大ModBUS RTU/ASCIIスレーブノード128ポートごと、メモリアリア2,000変数（タグ） 動作モード: - ゲートウェイ機能: ModBUS / Ethernetシリアルゲートウェイ+パススルー、ゲートウェイ共有メモリ - タグ付きゲートウェイ、IIoT / Edge / MQTTゲートウェイ - ルーティング: LANルーター、4Gルーター（オプションR-COMM）、Wi-Fiルーター/アクセスポイント（-Wモデル）、高度なルーター - Nat 1:1 & 静的ルーター - 高度な機能: データロガー、電話アラームユニット、リモートアクセスVPNユニット、SoftPLC IEC 61131 - HMI: 仮想HMI上のウィジェットとスクリーン、リモートディスプレイ セキュリティ: - 認証: ユーザー名/パスワード - 権限管理: スーパーバイザー/オペレーター/ゲスト/ftpユーザー - 暗号化アルゴリズム（データ暗号化）: OpenVPN AES-256bit-CBC + Auth SHA256ビットまたはユーザー選択可能 - セキュリティプロトコル: OpenVPN、SSL、HTTPSサーバー、MQTT over SSL/TLS、TLS 1..2以上 設定: - プログラミング: Webサーバー、Z-NET、IDE Straton - 管理ツール: SDD（Seneca Discovery Device） VPN/IIoT: - VPN管理ソフトウェア: OpenVPN、VPNクライアントコミュニケーター - LET'Sサポート: はい SoftPLC: - PLCプログラミング: IEC 61131-3（Straton） - 最大変数/タグPLC: 1000 - PLCプログラムサイズ: 2,048kB 利用可能なバージョン: R-PASS-0-4-S、R-PASS-W-4-S アクセサリー: STRATON-IDE（IEC 61131 Straton PLC用IDE）、R-COMM（R-PASSゲートウェイおよびコントローラー用通信モジュール）、CS-TIP-MEF-PH（シリアル通信ケーブル）、CS-DB9M-MEF-PH（シリアル通信ケーブル）、CE-RJ45-RJ45-R（Ethernetケーブル）、CE-RJ45-RJ45-C（Ethernetケーブル）、A-GSM（外部マルチバンドアンテナ）、ANT-WIFI-MP（WiFi製品用アンテナ） 認証: CE適合宣言、REACHおよびROHS宣言、関税コード 技術的特徴（要約リスト）: - IEC 61131 IIoTエッジコントローラー - Straton IDE - 4つのEthernetポート（SWITCHまたはLAN/WANとして構成可能） - VPN、内蔵I/Os - WiFi（オプション） - R-COMMモジュール（4G LTEモデム/ルーター）で拡張可能 - 産業およびエネルギー管理プロトコルをサポート - 32ビットARM CPU、1 GBフラッシュ、64 MB RAM、microSDスロット - DINレールまたは壁/パネル取り付け - CE、UKCA認定
