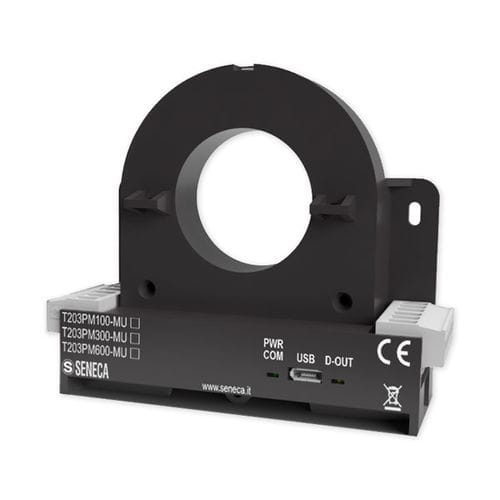

周波数計電力計 T203PM300-MU

マルチメーターエネルギー計電力品質・高調波分析器付き

単相電力計で、最大300Aまでの直流およびエネルギー測定が可能 T203PM300-MUは、ModBUSインターフェース、アナログおよびデジタル出力を備えた単相AC/DC TRMSネットワークアナライザーで、最大300Aの電流測定範囲と290Vac、1000Vdcの電圧を持つ入力を備えています。この機器は、外部CTを使用せずに電流とエネルギーの直接測定を行います。T203PM300-MUは、電圧、AC/DC電流、実効/無効/見かけの電力、力率、周波数、調波歪み（THD）の値を測定し、アナログまたはデジタル出力でそれらを送信します。 T203PMモデルは、21次調波までの分析能力を持ち、アラームまたはカウンターとして使用できるデジタル接点を備えています。設定は、EASY SETUP 2ソフトウェアとMicro USBプログラミングポートを介して行われます。T203PM電力計は、-25..+65°Cの広い動作温度範囲、3kVacまでの絶縁（裸導体上）、および安全クラスCAT. III 600V（裸導体）および1kV（絶縁導体）を持つため、特に頑丈です。これらのデバイスは、IEC EN60715 35mm DINレールに取り付けるか、壁プラグを使用して取り付けるか、ケーブルタイを使用して吊るすことができます。Z-KEY/R-KEYゲートウェイなどのデバイスと組み合わせることで、イーサネットネットワークや複雑なシステムに簡単に統合できます。 技術仕様: - 電源: 11 - 28 Vdc - 最大吸収: 典型的: < 70 mA @ 24 Vdc - 絶縁: 3 kVac（裸線上） - 状態インジケータ: 電源、USB通信、デジタル出力 - 設置カテゴリ/過電圧: CAT. III 600V（裸導体）、CAT. III 1kV（絶縁導体） - 正面保護クラス: IP20 - 取り付け: DIN 35mm IEC EN60715レール、壁取り付け用プラグ、ケーブルタイを使用した吊り下げ - 接続: 6ウェイ取り外し可能なスクリュー端子、2.5 mm²までのケーブル用5 mmピッチ - Micro USB: プログラミングおよびファームウェアアップグレード用 - 動作温度: -25..+65°C - 寸法: 95 x 75 x 35 mm - 重量: 150 g - ケース: PA6、黒色 測定および計算テンプレート: - サンプリング時間: 47,000 sps - 定常状態RMS値: 500..1000 ms（最大99.5%） 測定パラメータ: - 瞬時値: 電圧、AC/DC電流、実効/無効/見かけの電力、力率、周波数、THD - 平均/最大/最小値: 電圧、AC/DC電流、実効/無効/見かけの電力、力率、周波数、THD - 調波: 21次まで - 精度クラス: 0.5% f.s. @ 50/60 Hz, 23°C（2% f.s.以上）; 1% f.s. @ 50/60 Hz, 23°C（2% f.s.以上） 通信: - シリアルインターフェース: N°1 RS485ポート - プロトコル: ModBUS RTU - 距離: 最大1,200 m - 接続性: 最大32ノード - ポート: N°1 Micro USBプログラミングポート 計測入力: - 電圧/電流: 最大0..300 Aまたは0..290 Vac（AC/DC TRMS）; 0..1000 Vdc TRMS DCバイポーラ クレストファクター: 100A = 1.7 / 300A = 1.9 / 600A = 1.9 パスバンド: 1.4 kHz 過負荷: 3 x IN連続 内蔵I/O: - チャンネル: 1DO, 1AO - デジタル出力: アクティブ0 - Vdc、最大負荷50mA - アナログ出力: 電圧: 0..10 Vdc、最小負荷2kΩ。 逆極性および過電圧保護 解像度: 13.5 f.s.AC EMIによる誤差: < 1 % 温度係数: < 200 ppm/°C 測定のヒステリシス: 0.2% f.s. 応答時間: < 200 ms プログラミング: EASY SETUP 2 認証/マーキング: CE 規格: EN61000-6-4, EN61000-6-2, EN61010-1
