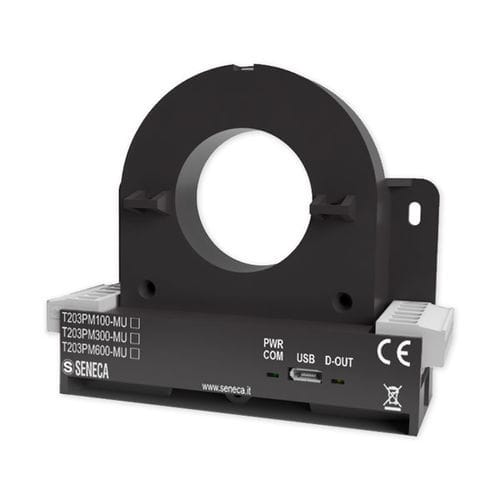

エネルギー計電力計 T203PM100-MU

皮相電力アナログデジタル

T203PM100-MUは、ModBUSインターフェースを備えた単相AC/DC TRMSネットワークアナライザーで、アナログおよびデジタル出力を提供します。100 Aまでの電流測定範囲と290 Vacおよび1000 Vdcまでの電圧をサポートします。このデバイスは、外部CTを必要とせずに電流とエネルギーの直接測定を可能にします。電圧、AC/DC電流、実効/無効/見かけの電力、力率、周波数、調和歪み（THD）を測定し、アナログまたはデジタル出力を介してデータを送信します。 T203PMシリーズは21次までの高調波を分析でき、アラームやカウンター用のデジタル接点を含んでいます。設定はEASY SETUP 2ソフトウェアとMicro USBポートを介して容易に行えます。これらの電力計は、-25から+65°Cの動作温度範囲、最大3 kVacの絶縁、CAT. III 600V（裸導体）および1kV（絶縁導体）の安全クラスを備えた堅牢な設計です。35mm DINレールに取り付けるか、壁に取り付けるか、ケーブルタイで吊るすことができます。Z-KEY/R-KEYゲートウェイを使用すると、イーサネットネットワークへの統合が容易です。 技術仕様: - 電源: 11 - 28 Vdc - 最大吸収: < 70 mA @ 24 Vdc - 絶縁: 3 kVac - 状態インジケータ: 電源、USB通信、デジタル出力 - 設置カテゴリ: CAT. III 600V（裸）、CAT. III 1kV（絶縁） - 保護クラス: IP20 - 取り付け: DINレール、壁、またはケーブルタイ - 接続: 6ウェイ取り外し可能なスクリュー端子 - Micro USB: プログラミング用 - 動作温度: -25から+65°C - 寸法: 95 x 75 x 35 mm - 重量: 150 g - ケース: PA6、黒 測定パラメータ: - 瞬時値: 電圧、AC/DC電流、電力、力率、周波数、THD - 高調波: 21次まで - 精度クラス: 0.5% f.s. @ 50/60 Hz 通信: - シリアルインターフェース: RS485 - プロトコル: ModBUS RTU - 距離: 最大1,200 m - 接続性: 最大32ノード 計測入力: - 電圧/電流: 最大100 Aまたは290 Vac; 1000 Vdc - 過負荷: 3 x IN連続 内蔵I/O: - チャンネル: 1DO, 1AO - デジタル出力: ACTIVE 0 - Vdc - アナログ出力: 0..10 Vdc プログラミング: EASY SETUP 2 認証: CE 規格: EN61000-6-4, EN61000-6-2, EN61010-1
