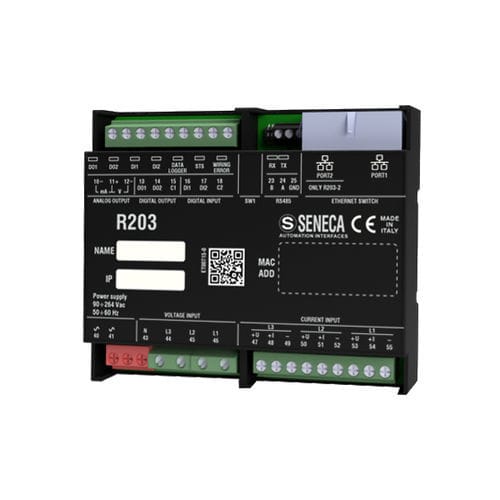

エネルギー計電力計 R203-2 series

アナログデジタルDINレール

R203 OPC UA三相ネットワークアナライザーは、電流または電圧出力を持つ電流変成器（CT）、電圧変成器（VT）、および最大333 mVの電圧出力を持つRogowskiセンサーを介して電流測定入力を受け入れるように設計されています。単相、三相3/4線、Aronを含むさまざまな挿入タイプをサポートし、OPC UAサーバープロトコル（SENECA FLEXテクノロジーのおかげでModbus、Profinet、またはEthernet/IPに切り替え可能）と互換性があります。 イーサネットインターフェースは、次のイーサネットデバイスへのデイジーチェーン接続を可能にし、高価な産業用スイッチの使用を避け、配線を簡素化します。R203 OPC UAは、主要な電気量の単相および三相の値を返します：電圧、電流、電力（有効、無効、見かけ）、周波数、周期、力率。電圧または電流で構成可能なアナログ出力により、アナライザーを測定コンバーターとして使用することもできます。 R203 OPC UAは、最大55次の電圧および電流の高調波の測定と記録を提供し、THD（全高調波歪み）計算を行います。この多用途なソリューションは、電力ネットワークの性能を監視および分析するのに理想的であり、産業用制御および自動化システムの測定信号を変換するのにも適しています。 技術仕様: - 電源: 10..30 Vdc (R203-2-L-U), 90..264 Vac (50-60 Hz) (R203-2-H-U) - 最大消費電力: 2.8 W - 絶縁: 3,500 Vac (電力回路への/から), 1,500 Vac (その他の回路) - ステータスインジケーター: 入力/出力ステータス、IOアドレスステータス、配線エラー、イーサネットトランジット/データ接続 - 設置カテゴリ: 600 V CAT III - プログラミング: ウェブサーバー、DIPスイッチ - 精度クラス: 電圧/電流で0.2％; 電力で0.5％ - フラッシュメモリ: 8 MB - ネットワーク機能: デュアルデイジーチェーンイーサネット接続、LANフォールトバイパス - エネルギー機能: 2つのデジタル入力@5kHz - 挿入タイプ/接続モード: 単相、三相3線、三相4線、CT、mV出力付きCT、Rogowskiトランスデューサー、Aron - 正面保護等級: IP20 - 取り付け: DINレール35 mmガイド - 接続: スクリュー端子 - 動作温度: -25..+65 °C - 寸法: 107x90x32 mm - 重量: 170 g - ケース: PC/ABS自己消火UL94-V0、黒色 電圧/電流入力: - フェーズ電圧測定: 電圧: 最大600 Vac、周波数45 ÷ 65 Hz; VTは中性に対して最大600 Vacの出力 - フェーズ電流測定: CTは1-5 Aの出力; CTはmV出力またはRogowskiは最大250 mV 統合I/O: - デジタル入力: 2つ、12から24Vの電圧でアクティブ化可能、デジタルカウンター@5 kHz - デジタル出力: 2つ、Imax = 50 mA、Vmax = 28V - アナログ出力: 1つ、電圧0..10 Vdc（最小負荷抵抗2kΩ）または電流0..20、4..20 mA（最大負荷抵抗500Ω）として設定可能; 伝送誤差: 最大範囲の0.1％; 熱ドリフト: 100 ppm/K 通信: - ポート: 2つのイーサネットポート100 Mbps - プロトコル: OPC UAサーバー - 接続: デイジーチェーン保護付きイーサネットスイッチ 利用可能なバージョン: R203-2-H-U, R203-2-L-U アクセサリー（例）: - CE-RJ45-RJ45-R | イーサネットケーブル（右） ( RJ45 / RJ45 ) - RC150 | Rogowskiコイル、出力100 mV/kA @ 50 Hz、コイルØ 80..580 mm - RC190 | Rogowskiコイル、出力333 mV/kA @ 50Hz、コイルØ 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | スプリットコア電流変成器 - TAC-0000, TAC-3010, TAC-4010 | プライマリ巻線およびスルーバー電流変成器 認証: - REACHおよびROHS宣言 - 税関コード
