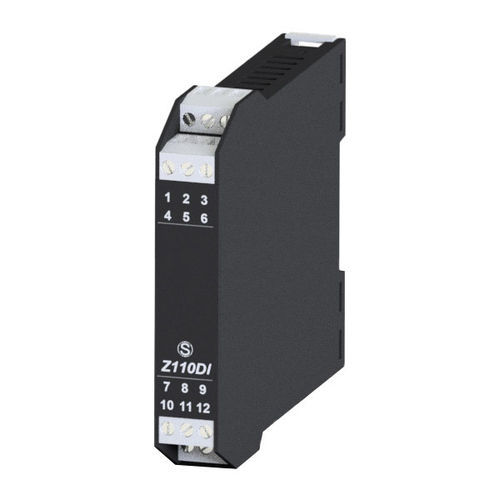

ガルバニック信号アイソレーター Z110DI

電流ループによる供給4-20mA

製品説明: Z110DIは自己給電型のガルバニック電流ループアイソレーターです。4-20 mAの電流信号を受け取り、絶縁されたアナログ出力で測定し再送信します。Z110DIは、入力と出力間、およびチャンネル間で3,000 Vrmsの絶縁を保証します。 技術データ: - 電源: 入力ループからの自己給電 - 絶縁: 3,000 Vrms - 保護等級: IP20 - 応答時間: < 1ms - 精度クラス: Er% = 0.025 X (RL/100) + 0.025 (公称範囲に基づく) - 熱ドリフト: <10ppm - 動作温度: -25..+70°C - 寸法: 17.5 x 100 x 112 mm - 接続: 取り外し可能なねじ端子 - ハウジング: PA6、黒色 - 取り付け: 35 mm DINレール (IEC/EN 60715) - 重量: 100 g - 認証: CE, UKCA 入力データ: - チャンネル: 2 - タイプ: 公称電流: 4 ÷ 20 mA 動作電流: 0.1÷ 25 mA 20mAでの電圧降下 < 2 V; 最大電圧 30V パスバンド <100Hz 最小電流 10µA 出力データ: - チャンネル: 2 - タイプ: 印加電流 4 ÷ 20 mA 最大負荷抵抗: 1400 Ω; 最大電圧 30V 出荷および輸出情報: - 製品コード: Z110DI - 総重量 (kg): 0.16 - 原産地: IT - CN (統合品目分類): 85437090 - ECCN: EAR99 主な特徴 / 技術仕様: - 入力ループからの自己給電 - 入力/出力間およびチャンネル間での3,000 Vrmsの絶縁 - 保護等級: IP20 - 応答時間: < 1ms - 精度: Er% = 0.025 X (RL/100) + 0.025 - 熱ドリフト: <10ppm - 動作温度: -25..+70°C - 寸法: 17.5 x 100 x 112 mm - 取り外し可能なねじ端子 - ハウジング: PA6、黒色 - 取り付け: 35 mm DINレール (IEC/EN 60715) - 重量: 100 g - 認証: CE, UKCA - 入力: 2チャンネル、4-20 mA公称、0.1-25 mA動作、20mAでの電圧降下 <2V、最大電圧30V、パスバンド <100Hz、最小電流10µA - 出力: 2チャンネル、4-20 mA、最大負荷抵抗1400 Ω、最大電圧30V
