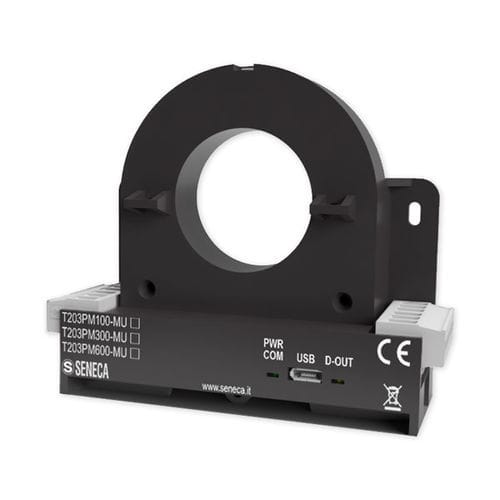

周波数計電力計 T203PM600-MU

マルチメーターエネルギー計電力品質・高調波分析器付き

T203PM600-MUは、ModBUSインターフェースを備えた単相AC/DC TRMSネットワークアナライザーで、アナログおよびデジタル出力を提供します。600 Aまでの電流測定範囲と290 Vacおよび1000 Vdcまでの電圧をサポートします。このデバイスは、外部CTを必要とせずに電流とエネルギーの直接測定を可能にします。電圧、AC/DC電流、実効/無効/見かけの電力、力率、周波数、調波歪み（THD）を測定し、アナログまたはデジタル出力を介してデータを送信します。 T203PMシリーズは21次調波まで分析可能で、アラームやカウンターとして使用できるデジタル接点を含んでいます。設定はEASY SETUP 2ソフトウェアとMicro USBポートを介して容易に行えます。これらの電力計は、-25から+65°Cの動作温度範囲、最大3 kVacの絶縁、および安全クラスCAT. III 600V（裸導体）および1kV（絶縁導体）を備えた堅牢な設計です。35mm DINレールに取り付けるか、壁に取り付けるか、ケーブルタイで吊るすことができます。Z-KEY/R-KEYゲートウェイを使用してイーサネットネットワークに統合することが可能です。 技術仕様: - 電源: 11 - 28 Vdc - 最大消費電流: < 70 mA @ 24 Vdc - 絶縁: 3 kVac（裸線上） - 状態インジケータ: 電源、USB通信、デジタル出力 - 設置カテゴリ/過電圧: CAT. III 600V（裸導体）、CAT. III 1kV（絶縁導体） - 前面保護クラス: IP20 - 取り付け: DIN 35mm IEC EN60715レール、壁取り付け、吊り下げ - 接続: 6ウェイ取り外し可能なネジ端子、5 mmピッチ - Micro USB: プログラミングとファームウェアアップグレード用 - 動作温度: -25..+65°C - 寸法: 95 x 75 x 35 mm - 重量: 150 g - ケース: PA6、黒 - サンプリング時間: 47,000 sps - RMS値の安定時間: 500..1000 ms - 測定パラメータ: 電圧、AC/DC電流、電力、力率、周波数、THD - 調波: 21次まで - 精度クラス: 0.5% f.s. @ 50/60 Hz - シリアルインターフェース: 1 x RS485ポート - プロトコル: ModBUS RTU - 距離: 最大1,200 m - 接続性: 最大32ノード - 測定入力: 電圧/電流最大600 Aまたは290 Vac - 内蔵I/O: 1DO、1AO - デジタル出力: ACTIVE 0 - Vdc、最大負荷50mA - アナログ出力: 0..10 Vdc、最小負荷2kΩ - プログラミング: EASY SETUP 2 - 認証: CE - 規格: EN61000-6-4、EN61000-6-2、EN61010-1
