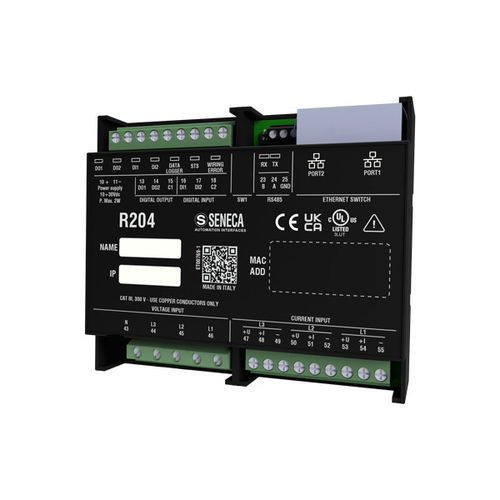

エネルギー計電力計 R204-2-L-E

デジタルDINレール単相

製品概要: R204は、ユニバーサル入力を備えた多用途のエネルギーパワーメーターで、幅広い電流測定入力に対応できます。電圧変換された電流、直接電圧、および最大333 mVの電圧出力を持つRogowskiセンサーを処理できます。この機器は、単相および三相3/4線式の挿入モードを提供し、Ethernet/IPプロトコルと互換性があります。 24 V電源で利用可能で、深さわずか32 mmのコンパクトなデザインを特徴とし、自動故障バイパス保護を備えたデイジーチェーン接続を可能にします。パワーメーターは、電圧（0..10Vdc）および電流（0/4..20mA）の出力信号を提供できます。また、電力品質の理解を深めるために、55次までの高調波を測定する高度な機能を提供します。 技術データ: - 電源: 10..30 Vdc - 最大消費電力: 2.8 W - 絶縁: 3,500 Vac（電力回路への/から）、1,500 Vac（その他の回路） - ステータスインジケーター: 入力/出力ステータス、IOアドレスステータス、配線エラー、Ethernetトランジット/データ接続 - 設置カテゴリ: 600 V CAT III - プログラミング: ウェブサーバー、DIPスイッチ - 精度クラス: 電圧/電流で0.2％; 電力で0.5％ - フラッシュメモリ: 8 MB - ネットワーク機能: デュアルデイジーチェーンEthernet接続、LAN故障バイパス - エネルギー機能: 2つのデジタル入力@5kHz - 挿入タイプ/接続モード: 単相、三相3線、三相4線、CT、mV出力付きCT、Rogowskiトランスデューサー、Aron - 正面保護等級: IP20 - 取り付け: DINレール35 mmガイド - 接続: スクリュー端子 - 動作温度: -25..+65 °C - 寸法: 107x90x32 mm - 重量: 170 g - ケース: PC/ABS自己消火UL94-V0、黒色 - 標準: CE、UL 主な特徴/技術仕様: - 電流測定用のユニバーサル入力: 電圧変換、直接電圧、Rogowskiセンサー（最大333 mV） - 単相および三相（3/4線）挿入モードをサポート - Ethernet/IPプロトコル互換性 - 24 V電源、コンパクトな32 mmの深さ - 自動故障バイパス付きデイジーチェーン接続 - 電圧（0..10Vdc）および電流（0/4..20mA）の出力信号 - 55次までの高調波の高度な測定 - デュアルEthernetポート、LAN故障バイパス - DINレール取り付け、IP20保護 - 動作温度: -25..+65 °C - CEおよびUL認証 - 統合デジタル入力および出力 - ウェブサーバーおよびDIPスイッチによるプログラミング - 精度クラス: 0.2%（電圧/電流）、0.5%（電力） - 寸法: 107x90x32 mm; 重量: 170 g
