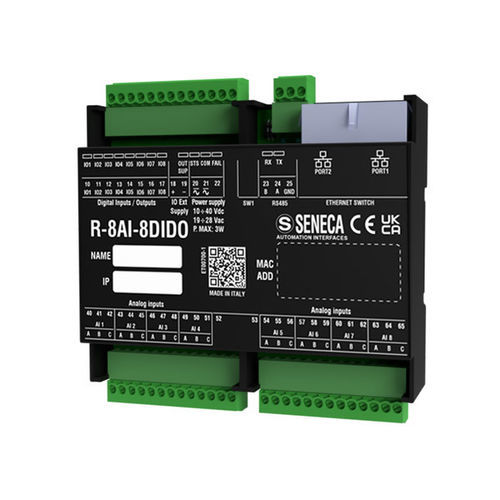

アナログ入出モジュール R-8AI-8DIDO-2-P

デジタルModbusProfiNet

8つのユニバーサルアナログ入力と8つのデジタル入出力チャネルを備えたProfinet IOモジュール。R-8AI-8DIDO Profinetデジタル混合モジュールは、柔軟な配線、限られた設置スペース、および統合ネットワーキング機能を備えた高I/O密度アプリケーションのニーズを満たすように設計されています。2つの10/100 Mbpsイーサネットポートを備えたこのモジュールは、8つのアナログ入力と8つのデジタルチャネルを提供し、それぞれがデジタル入力または出力として個別に構成可能です。構成は、HTML5サポートを備えたWebサーバーまたはDIPスイッチを介して可能です。 モジュールは、フォールトバイパスを備えたイーサネットデイジーチェーンモードで接続でき、モジュールが1つ故障してもイーサネット接続の継続性を保証します。構成は、softPLC CODESYSやTiA Portal/Simatic Step7設計環境などのソフトウェアを通じて容易に行えます。 - 電源: 10..40 Vdc; 19..28 Vac - 最大消費電力: 3 W - 最大絶縁: 1.5 kVac - ステータスインジケータ: 電源、入出力ステータス、STS（IPアドレス/DHCP）、イーサネットTRF/LNK - 保護等級: IP20 - 動作温度: -25..+65°C - 寸法（WxHxD）: 106 x 90 x 32 mm - 重量: 170 g - ハウジング: Pc/ABS材料自己消火UL94-V0、黒色 - 接続: 3.5mmピッチ端子、ダブルRJ45コネクタ - 取り付け: DIN EN 60715レール、壁取り付け/パネル取り付け - プログラミング: 統合Webサーバー、DIPスイッチ - 特別な機能: ダブルイーサネットデイジーチェーン接続、LANフォールトバイパス - インターフェース: 2xイーサネットポート（LANフォールトバイパス）100 baseT on RJ45 - 100 Mbps（TCP-IP） - プロトコル: Profinet IO - ケーブル: CAT5またはCAT5e非シールド - ModBUS通信: リピータなしで最大64ノード、最大速度115 kbps - アナログ入力: 8チャネル、電圧: -30 Vから+30 V; -150 mVから+150 mV、電流: 0から24 mA、熱電対: J、K、T、E、N、R、S、B、L、AI1上のPt100: -200°Cから+650°C - アナログ入力更新: 4 ms - デジタルI/O: 8チャネル、入力: ON >11V、OFF <4V、Vmax 28V、9 kΩ; 出力: MOSFET、PNP、最大0.2A、9-28V - デジタルI/O更新: 4 ms - 認証: CE - 規格: EN61000-6-4、EN61000-6-2、EN61010-1
