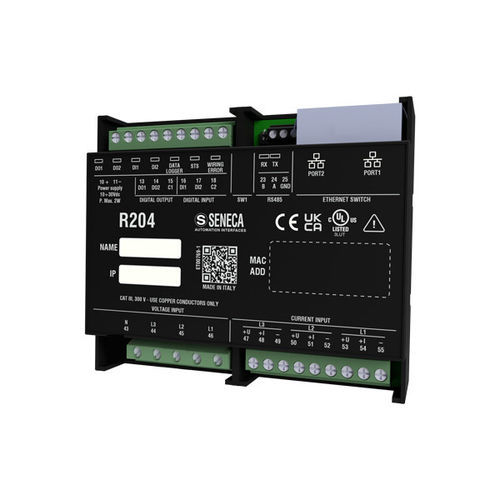

周波数計電力計 R204-2-L-U

マルチメーターエネルギー計電力品質・高調波分析器付き

UL認定のR204 OPC UA三相電力計は、電流または電圧出力を持つ電流変成器（CT）、電圧変成器（VT）、および最大333 mVの電圧出力を持つRogowskiセンサーを介して電流測定入力を受け入れるように設計されています。単相、三相3/4線、Aronを含むさまざまな挿入タイプをサポートし、OPC UAサーバープロトコル（SENECA FLEX技術のおかげでModbus、Profinet、またはEthernet/IPに切り替え可能）と互換性があります。 イーサネットインターフェースは、次のイーサネットデバイスへのデイジーチェーン接続を可能にし、高価な産業用スイッチの使用を避け、配線を簡素化します。R204 OPC UAは、主要な電気量の単相および三相の値を返します：電圧、電流、有効電力、無効電力、見かけの電力、周波数、周期、および力率。R204 OPC UAはまた、55次までの電圧および電流の高調波の測定と記録を提供し、THD（全高調波歪み）計算を行います。この多用途なソリューションは、電力ネットワークの性能を監視および分析するため、また産業用制御および自動化システムのための測定信号を変換するために理想的です。 技術仕様： - 電源：10..30 Vdc - 最大消費電力：2.8 W - 絶縁：3,500 Vac（電力回路への/から）、1,500 Vac（その他の回路） - ステータスインジケーター：入力/出力ステータス、IOアドレスステータス、配線エラー、イーサネットトランジット/データ接続 - 設置カテゴリ：600 V CAT III - プログラミング：Webサーバー、DIPスイッチ - 精度クラス：電圧/電流で0.2％；電力で0.5％ - フラッシュメモリ：8 MB - ネットワーク機能：デュアルデイジーチェーンイーサネット接続、LANフォールトバイパス - エネルギー機能：2つのデジタル入力@5kHz - 挿入タイプ/接続モード：単相、3相3線、3相4線、CT、mV出力付きCT、Rogowskiトランスデューサー、Aron - 正面保護度：IP20 - 取り付け：DINレール35 mmガイド - 接続：ネジ端子 - 動作温度：-25..+65 °C - 寸法：107x90x32 mm - 重量：170 g - ケース：PC/ABS自己消火UL94-V0、黒色 - 標準：CE、UL 電圧/電流入力： - 相電圧測定：電圧最大600 Vac、周波数45 ÷ 65 Hz；VTは中性に対して最大600 Vacの出力 - 相電流測定：1-5 A出力のCT；mV出力またはRogowski最大250 mVのCT 統合I/O： - デジタル入力：12〜24Vの電圧でアクティブ化可能な2つのデジタルカウンター@5 kHz - デジタル出力：2つ、Imax = 50 mA、Vmax = 28V 通信： - ポート：2つのイーサネットポート100 Mbps - プロトコル：OPC UAサーバー - 接続：デイジーチェーン保護付きイーサネットスイッチ 利用可能なバージョン：R204-2-L-U アクセサリー（例）： - CE-RJ45-RJ45-R | イーサネットケーブル（右） ( RJ45 / RJ45 ) - RC150 | Rogowskiコイル、出力100 mV/kA @ 50 Hz、コイルØ 80..580 mm - RC190 | Rogowskiコイル、出力333 mV/kA @ 50Hz、コイルØ 100..580 mm - TAA-2030、TAA-5080、TAA-8080 | 分割コア電流変成器 - TAC-0000、TAC-3010、TAC-4010 | 電流変成器 認証： - UL認証 - REACHおよびROHS宣言 関連製品： - R203 OPC UA | ユニバーサル入力とOPC UAサーバープロトコルを備えたエネルギー電力計 特徴/技術仕様（概要）： - ユニバーサル入力を備えた三相電力計 - OPC UAサーバープロトコル、Modbus、Profinet、Ethernet/IPに切り替え可能 - ULリスト - CT、VT、Rogowskiセンサーを受け入れる - 電圧、電流、有効/無効/見かけの電力、周波数、周期、力率を測定 - 55次までの高調波測定とTHD - イーサネットデイジーチェーン、LANフォールトバイパス - DINレール取り付け、IP20保護 - 動作温度：-25..+65 °C - CE、UL認定
