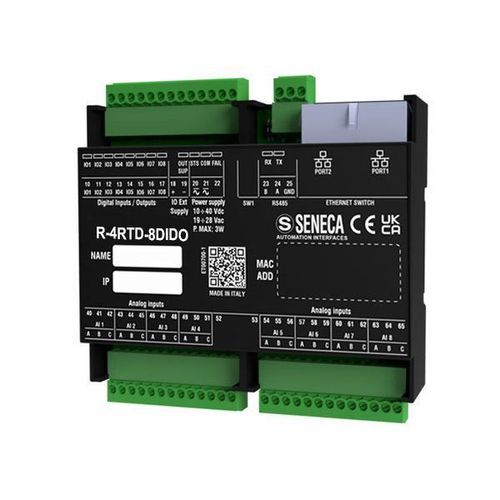

アナログ入出モジュール R-4RTD-8DIDO-2-P

デジタルProfiNetイーサネット

サーミスタからの4つの入力と8つのデジタル入出力を備えたイーサネットモジュール R-4RTD-8DIDO-P混合デジタルモジュールは、2つの10/100 Mbpsイーサネットポートを備え、Profinet通信をサポートしています。Rシリーズのすべてのモデルと同様に、柔軟な配線要件、限られた設置スペース、および統合されたイーサネットネットワーキングを備えた高I/O密度アプリケーションに対応するように設計されています。R-4RTD-8DIDO-Pは、4つのサーミスタ入力と8つのデジタルチャネルを提供し、それぞれがデジタル入力または出力として個別に構成可能です。構成は、HTML5サポートのあるWebサーバー、DIPスイッチ、およびProfinet開発環境を介して行われます。モジュールに関連付けられたIPアドレス、MACアドレス、およびファームウェアバージョンは、SDD（Seneca Discovery Device）ツールを使用してLAN上で識別または構成できます。モジュールは、チェーン内のモジュールが故障してもイーサネット接続を確保するために、フォールトバイパス付きのイーサネットデイジーチェーンモードで接続できます。 - 電源: 10..40 Vdc; 19..28 Vac - 最大消費電力: 3 W - 最大絶縁: 1.5 kVac - LEDステータスインジケーター: 電源 - 保護等級: IP20 - 動作温度: -25..+65°C - 保管温度: -30..+85°C - 湿度: 10..90% 非結露 - 寸法 (WxHxD): 106 x 90 x 32 mm - 重量: 170 g - エンクロージャー: 自己消火性PC / ABS UL94-V0、黒色 - 接続: 3.5 mmピッチ端子台、最大ケーブル断面積1.5 mm² - 設置: DINレールEN 60715、壁またはパネル取り付け - プログラミング: サードパーティのIEC 61131-3環境（Codesys、TiA Portalなど） - 特別機能: デュアルイーサネットデイジーチェーン接続 - 認証: CE、UKCA - RTD入力: 4つの独立したRTD - RTDの種類と範囲: PT100 (EN 60751/A2, ITS-90), -200..+650°C; PT500 (EN 60751/A2, ITS-90), -200..+750°C; PT1000 (EN 60751/A2, ITS-90), -200..+210°C; NI100 (DIN 43760), -60..+250°C; CU50 (GOST 6651-2009), -180..+200°C; CU100 (GOST 6651-2009), -180..+200°C; NI120 (DIN 43760), -60..+250°C; NI1000 (DIN 43760), -60..+250°C - ADC: 24ビット - デジタル入出力: 8つの構成可能なデジタルI/O - デジタルI/Oの種類と範囲: 電圧: ONしきい値: > 11 Vdc; OFFしきい値: < 4 Vdc; 最大: 24 Vdc; インピーダンス: 9 kΩ; IEC61131-2タイプ3に準拠 - 通信: 2xイーサネットポート（LANフォールトバイパス付き）100BaseT RJ45; プロトコル: Profinet IOデバイス; イーサネット通信ケーブル: シールドなしCAT5またはCAT5e
