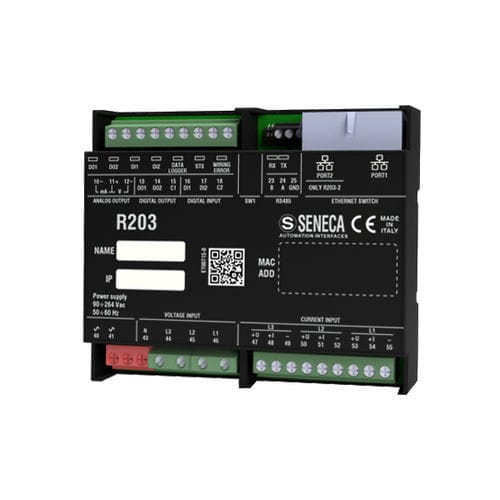

エネルギー計電力計 R203 series

電力品質・高調波分析器付きアナログデジタル

ユニバーサル入力付きProfinetエネルギーメーター R203は、ユニバーサル入力を備えた多用途のエネルギーメーターで、幅広い電流測定入力に対応できます。電圧変換された電流、直流電圧、および最大333 mVの電圧出力を持つRogowskiセンサーを処理できます。この機器は、単相および三相3/4線式の挿入モードを提供し、Profinetプロトコルと互換性があります。 24 Vまたは230 Vの電源で利用可能で、深さわずか32 mmのコンパクトなデザインを特徴とし、自動障害バイパス保護を備えたデイジーチェーン接続を可能にします。エネルギーメーターは、電圧（0..10Vdc）および電流（0/4..20mA）の出力信号を提供できます。また、電力品質の理解を深めるために、55次までの高調波を測定する高度な機能を提供します。 利用可能なバージョン：R203-2-H-P、R203-2-L-P 技術データ： - 電源：10..30 Vdc（R203-2-L-P）、90..264 Vac（50-60 Hz）（R203-2-H-P） - 最大消費電力：2.8 W - 絶縁：3,500 Vac（電源回路）、1,500 Vac（その他の回路） - ステータスインジケーター：電源、デジタルチャネル、配線エラー、イーサネットポートのアクティビティ - 設置カテゴリ：600 V CAT III - プログラミング：GSDMLファイルを介して - 精度クラス：電圧/電流0.2％、電力0.5％ - フラッシュメモリ：8 MB - ネットワーク機能：デュアルデイジーチェーンイーサネット接続、LAN障害バイパス - エネルギー機能：2つのデジタル入力@5kHz - 挿入タイプ/接続モード：単相、三相3線、三相4線、CT、mV出力付きCT、Rogowskiトランスデューサ、Aron - 正面保護等級：IP20 - 取り付け：DINレール35 mmガイド - 接続：ネジ端子 - 動作温度：-25..+65 °C - 寸法：107x90x32 mm - 重量：170 g - ケース：PC/ABS自己消火UL94-V0、黒色 電圧/電流入力： - 相電圧測定：電圧：最大600 Vac、周波数45 ÷ 65 Hz；VTは中性に対して最大600 Vacの出力 - 相電流測定：ATは1-5 A f.s.の出力；ATはmVまたはRogowskiで最大250 mVの出力 統合I/O： - デジタル入力：12〜24Vの電圧でアクティブ化可能な2つのデジタルカウンター@ 50Hz - デジタル出力：2つの容量Imax = 50 mA Vmax = 28V - アナログ出力：1つの設定可能：電圧0..10 Vdc、最小負荷抵抗2kΩまたは電流0..20、4..20 mA、最大負荷抵抗500Ω；伝送誤差：最大範囲の0.1％；熱ドリフト：100 ppm/K 通信： - ポート：2つのイーサネットポート100 Mbps（R203-2-xモデル） - プロトコル：Profinet IO - 接続：デイジーチェーン保護付きイーサネットスイッチ
