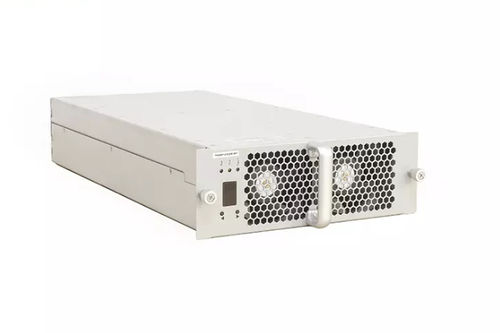

電動車両用昇圧器モジュール TH20F1210C8E-WT

EVDC

製品概要
TH20F1210C8E-WTは、電気自動車向け充電ステーション用に設計された高効率・高電力密度のDC充電電源モジュールです。定格出力20 kWを供給し、広いDC出力範囲を持ち、広域の三相AC入力に対応します。CAN通信とスマートファン冷却によりシステム統合と熱管理が可能です。

製品紹介
商用EV充電用途向けに設計され、効率性、広い入出力レンジ、信頼性の高い保護機能を重視しています。ホットプラグ対応、並列運転によるデジタル電流共有、CANによるパラメータ設定で充電スタックやステーションコントローラに統合できます。

製品の利点

• 広いAC入力範囲：260〜520 Vac（ライン電圧）。
• 非常に広いDC出力調整範囲：20〜120 VDC。
• 定電力動作：100〜120 VDCで20 kWを維持。
• ピーク効率（表）：≥96％（本文ではピーク≥94％と記載）。
• 高力率：満負荷で≥0.99。
• 低高調波歪み：半負荷以上でTHD ≤5％。
• 低待機消費：<10 W。
• 動作温度範囲が広い：−40〜+75 ℃。
• デジタル並列技術：電流共有不均衡 ≤±5％。
• スマートファン制御：温度と出力に応じた回転数制御。
• ホットプラグ対応で迅速なプラグイン設置が可能。
• 包括的な保護機能：入力 OVP/UVP/OCP/相欠損、出力 OVP/電流制限、逆流保護、温度監視など。

主要パラメトリ性能
型番：TH20F1210C8E-WT

AC入力
定格電圧：380 VAC 三相（中性線無し）。動作範囲：274〜487 VAC（製品文ではライン260〜520 VAC参照）。
入力周波数：50/60 ±5 Hz。
力率：≥0.99。
入力過電圧保護：約490±10 VAC。入力低電圧保護：約270±10 VAC。

DC出力
定格出力：20 kW。
出力電圧範囲：20〜120 VDC。
出力電流範囲：0.5〜200 A。
定電力範囲：出力100〜120 VDCで20 kWを維持。
ピーク効率：表では≥96％（本文ではピーク≥94％）。
ソフトスタート時間：3〜8 秒。
短絡保護：自動ロールバック保護。
電圧制御精度：≤±0.5％。
電流制御精度：≤±1％。
THD：≤5％（半負荷以上）。
電流共有不均衡：≤±5％。

動作環境
動作温度：−40 ℃〜+75 ℃。
相対湿度：≤95％（結露無きこと）。
高度：≤2000 m（2000 m以上は出力低下）。

製品機能
冷却方式：ファン冷却（スマート制御）。
待機消費：<10 W。
通信プロトコル：CAN（一般的125 kbps、FAQにて5 Vレベル記載）。
アドレス設定/UI：デジタル表示とキー操作。
外形寸法（ハンドル無）：460 × 218 × 84 mm（L × W × H）。
重量：≤20 kg。
MTBF：500,000 時間。

生産 / 試験 / 認証
ISO9001、IATF16949認証を有する設備で製造。SMTライン、波形はんだ付け、コーティング、エージングラインを備え、試験設備として半無響3 m EMCチャンバー、高出力DC負荷、電力解析器、温湿度チャンバー、過渡試験システム等を保有。年産能力は完全工程で最大500,000ユニット。

特性 / 技術仕様

• 型番：TH20F1210C8E-WT
• 定格出力：20 kW
• DC出力範囲：20〜120 VDC、0.5〜200 A
• 定電力動作：100〜120 VDCで20 kW
• ピーク効率：≥96％（表） / ピーク≥94％（本文）
• AC入力：定格380 VAC、動作約274〜487 VAC（製品文では260〜520 VAC）
• 周波数：50/60 ±5 Hz
• 力率：≥0.99
• THD：≤5％
• 待機消費：<10 W
• 冷却：ファン冷却（スマート制御）
• 通信：CANバス
• 寸法：460 × 218 × 84 mm（ハンドル無）
• 重量：≤20 kg
• 動作温度：−40 ℃〜+75 ℃
• 相対湿度：≤95％（結露無きこと）
• 高度：≤2000 m
• MTBF：500,000 時間
