電動車両用昇圧器モジュール TH20F10025C7E-WT

DC

製品概要

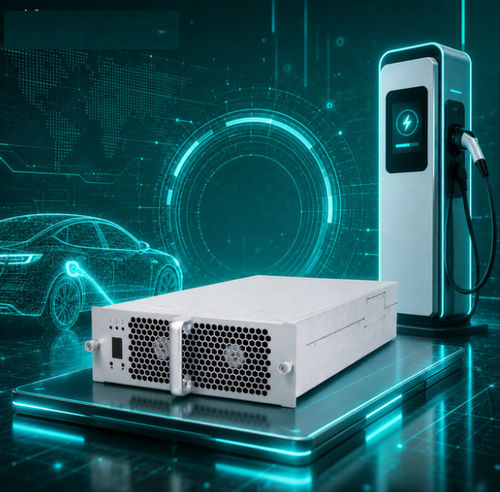

TH20F10025C7E-WTは、EV充電ステーション向けに設計された20 kWのAC/DC急速充電パワーモジュールです。超広範囲の出力で定電力を供給し、高い電力密度とインテリジェントな空冷熱管理を備えています。モジュールは三相四線（274–487 Vac）のAC入力に対応し、公称出力20 kW、定電力範囲300〜1000 Vdcを提供します。充電モジュールはCANバスで制御装置と通信し、パラメータ設定と動作制御を行います。

製品の利点

• 広い定電力範囲：300〜1000 Vdc
• 超低待機電力：<10 W
• 低全高調波歪（THD）：≤5%
• 広い動作温度範囲：-40℃〜+75℃
• 高変換効率：ピーク効率 ≥96%

パラメトリック性能 / 主要データ
Model No.: TH20F10025C7E-WT
AC入力 - 入力電圧：公称380 Vac、三相（動作範囲 274–487 Vac）
AC入力 - 周波数：50±5 Hz
AC入力 - 力率：≥0.99
AC入力 - 過電圧保護：490±10 Vac
AC入力 - 欠相/低電圧保護：270±10 Vac
DC出力 - 公称出力：20 kW
DC出力 - 出力電圧範囲：50〜1000 Vdc
DC出力 - 出力電流範囲：0.5〜67 A
DC出力 - 定電力範囲：300〜1000 Vdc（常時20 kW）
DC出力 - ピーク効率：≥96%
DC出力 - ソフトスタート時間：3〜8 s
DC出力 - 短絡保護：自己ロールバック保護
DC出力 - 電圧制御精度：≤±0.5%
DC出力 - THD：≤5%
DC出力 - 電流制御精度：≤±1%
DC出力 - 電流共有不均衡：≤±5%
動作環境 - 動作温度：-40℃〜+75℃
動作環境 - 相対湿度：≤95%（結露なきこと）
動作環境 - 高度：≤2000 m（2000 m超で定格低下）

機能 / 追加情報

• 冷却方式：ファン冷却
• 待機電力：<10 W
• 通信プロトコル：CAN（ボーレート125 kbs、電圧レベル5 V）
• アドレス設定 / UI：デジタル画面表示、キー操作
• モジュール寸法（L×W×H）：460 × 218 × 84 mm
• 重量：≤13 kg
• MTBF：500,000 時間
• 設置：水平、側置き、逆さ設置（逆さの場合は前面パネルのカスタムが必要な場合あり）
• ポッティング（封入）およびOEM/ODMカスタムに対応

特性 / 技術仕様

• Model No.: TH20F10025C7E-WT
• Brand: TonHe
• 定格出力：20 kW
• 出力電圧範囲：50〜1000 Vdc
• 定電力範囲：300〜1000 Vdc（定格20 kW）
• 出力電流範囲：0.5〜67 A
• ピーク効率：≥96%
• 待機電力：<10 W
• THD：≤5%
• 動作温度：-40℃〜+75℃
• 通信：CAN
• 寸法：460 × 218 × 84 mm
• 重量：≤13 kg
• MTBF：500,000 時間
