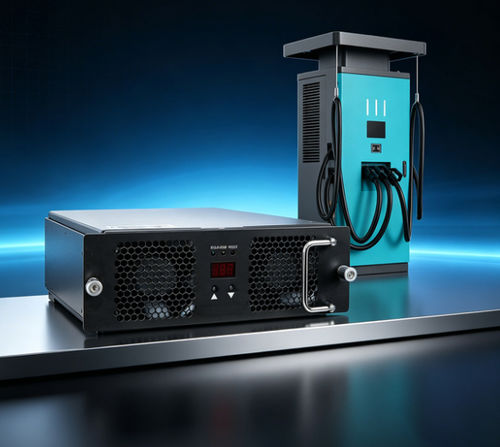

炭化ケイ素出力モジュール TH15DD7560C 7-WT

BiDi DCDC

石家荘東和電子科技有限公司が開発した双方向DC-DC充放電装置TH15DD7560C 7-WTは、DCバスをベースとした高出力電気自動車の充電ステーションに適用でき、PCSを備えたマイクログリッド蓄電システムにも使用できます。 TH15DD7560C7充放電モジュールは、業界をリードする「デュアル・アクティブ・フルブリッジ（DAB）」拡張構造を採用し、高電力密度、入力と出力の高周波電気絶縁、双方向エネルギーフロー、広電圧などを特徴としています。 バスバー側 - 電圧範囲 - 600VDC~800VDC 電流範囲 - 0~25A 定格電流 20A 安定化電圧精度 - <±0.5％（600VDC～800VDC） 安定させた現在の精密-≤±1% （出力負荷: 20%~100% の評価される範囲） 負荷調整-≤±0.5 オーバーシュート-≤±3%を始めなさい DC側 - 電圧範囲 - 200VDC~750VDC 電流範囲 - 1~25A 定格電流 20A 安定化電圧精度 - <±0.5％（200VDC~750V） 安定させた流れの精密-≤±1% （出力負荷: 20%~100% の評価される範囲） 負荷調整-≤±0.5 オーバーシュート-≤±3%を始めなさい 効率-順方向（高圧側→低圧側）モード-≥95.5%、@750VDC、50%~90%負荷電流 逆（低電圧→高電圧）モード - ≥95.5%、@750VDC、50%~90%負荷電流 動作環境 - 動作温度 - - 30℃~+65 相対湿度 - ≤95% 結露なし 高度 - ≤2000m、2000mを超える場合軽減 製品の特徴 - 冷却方式 - ファン冷却 通信プロトコル - CAN アドレス設定-デジタル画面表示、ボタン操作 寸法 - 458mm×218mm×85mm(D×W×H) 重量 - ≤13kg MTBF - 500000時間
