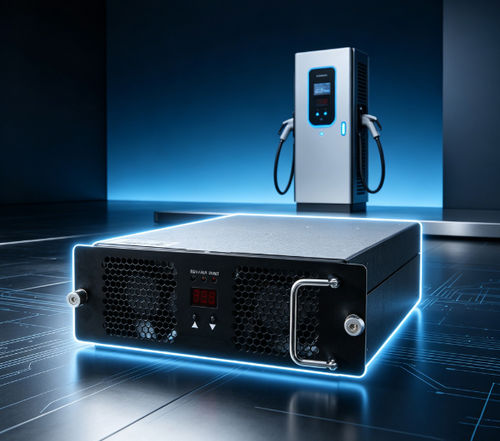

デジタル出力モジュール TH20GT7550C7-WT

DCAC

製品概要
TH20GT7550C7-WTは、Tonheが開発したV2G（Vehicle-to-Grid）用途向けの双方向AC/DC充放電モジュールです。インテリジェントな空冷方式（ファン冷却）を採用し、三相4線式のAC入力（線間電圧）に対応します。定格出力20 kW、DC側の定電力動作は充放電で500–750 VDCの範囲をカバーします。モジュールの動作制御およびパラメータ設定はCANバスによる上位制御器との通信で行います。

ACおよびDC仕様（概要）
AC側
電圧範囲：323 VAC–456 VAC（三相4線）
周波数：50/60 Hz
過電圧保護：>456 VAC
低電圧保護：<323 VAC
効率（AC → DC）：≥95%

DC側
定格出力：20 kW
電圧範囲：200–750 VDC
電流範囲：1–40 A
定電力範囲：500–750 VDC
効率（DC → AC）：≥95%
電圧制御精度：≤±0.5%
歪み率（THD）：≤5%
電流制御精度：≤1%

使用環境
動作温度：-30℃～65℃
相対湿度：≤95%（結露なし）
高度：≤2000 m（2000 m超で出力制限）

製品特徴

• 冷却方式：ファン冷却（空冷）
• 待機消費電力：<10 W
• 通信プロトコル：CAN（CANバス）
• アドレス/設定：デジタル表示およびボタン操作
• 寸法：460 mm × 218 mm × 84 mm（D × W × H）
• 重量：≤11 kg
• MTBF：500,000 時間

型番 / ブランド / コード

• 型番：TH20GT7550C7-WT
• ブランド：Tonhe
• コード：850440

製造と試験
SMTおよび自動組立ラインでの自動化生産を行い、はんだペースト検査、波形はんだ、コーティング、エージングラインなどの品質保証工程を備えています。TonheはISO9001およびIATF16949を保有しています。試験拠点には半無響室のEMCチャンバーや電力解析器、温湿度試験装置、過渡耐性試験装置などが揃っています。CE/TUV等の認証取得が可能です。

梱包・出荷（概要）
少量注文：国際宅配便（FedEx、DHL、UPS等）。大量出荷：コンテナによる海上輸送または航空輸送。量産時のリードタイムは数量・カスタマイズにより異なります。

よくある技術的な質問

• 通信プロトコルは？ CAN、代表的ボーレート125 kb/s、CAN電圧レベル5 Vです。
• ポッティング（接着充填）は可能ですか？ はい、シリーズで対応可能です。
• 取り付け方法は？ 水平、側置き、逆さま設置に対応（逆さま設置は前面パネルのカスタマイズが必要な場合あり）。
• リードタイムは？ サンプルは在庫有りの場合あり。量産は数量に依存（例：大口/カスタムで約35日）。
• 支払条件は？ 標準は工場条件、長期協力の場合は交渉可。
• 保証は？ 納品受領から標準12か月保証。

特性 / 技術仕様

• 型番：TH20GT7550C7-WT
• AC入力：323 VAC–456 VAC、50/60 Hz（三相4線）
• DC出力電圧範囲：200–750 VDC
• DC電流範囲：1–40 A
• DC定電力範囲：500–750 VDC
• 定格出力：20 kW
• 効率：≥95%（AC→DC、DC→AC）
• THD：≤5%
• 電圧調整精度：≤±0.5%
• 電流調整精度：≤1%
• 冷却方式：ファン冷却
• 待機電力：<10 W
• 通信：CAN（125 kb/s、5 V）
• インターフェース：デジタル表示とボタン
• 寸法：460 × 218 × 84 mm
• 重量：≤11 kg
• MTBF：500,000 時間
• 動作温度：-30℃～65℃
• 湿度：≤95%（結露なし）
• 高度：≤2000 m（上記で出力制限）
