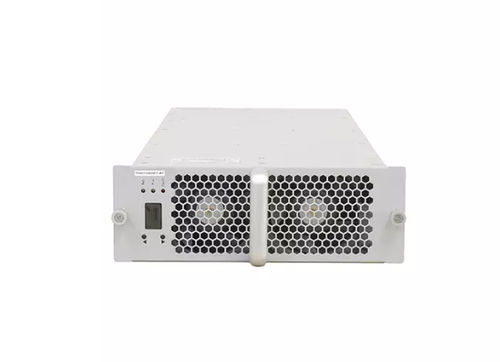

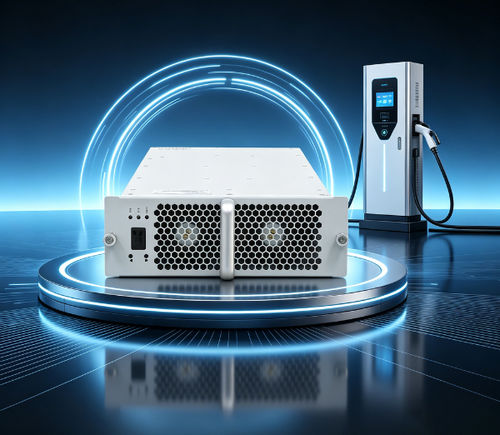

電動車両用昇圧器モジュール TH20T10025C7E-WT

EVDC

製品紹介TH20T10025C7E-WTはTonhe Technologyがモバイルバッテリーキャビネット向けに開発した高効率・高電力密度の充電モジュールです。本製品はACおよびDCの二重入力モードをサポートし、電力網からのバッテリー充電とバッテリーからの車両充電を組み合わせます。State Gridの三統一モジュール寸法要件に準拠しています。

製品概要

• ACおよびDCの二重入力モード
• モバイルバッテリーキャビネット向けに設計
• 高効率・高電力密度、State Grid三統一フォーマット準拠

技術データ型番: TH20T10025C7E-WT
AC入力 - 入力電圧: 定格380VAC、三相無中性線、動作範囲274–487VAC
AC入力 - 入力周波数: 50/60 ±5Hz
AC入力 - 力率: ≥0.99
AC入力 - 過電圧保護: 490 ±10VAC
AC入力 - 欠電圧保護: 270 ±10VAC
DC出力 - 定格出力: 20kW
DC出力 - 出力電圧範囲: 50–1000VDC
DC出力 - 出力電流範囲: 0.5–67A
DC出力 - 定電力範囲: 300–1000VDCで常時20kW出力

出力特性ピーク効率: ≥96%
ソフトスタート時間: 3–8 s
短絡保護: 自己復帰保護
電圧制御精度: ≤ ±0.5%
THD: ≤5%
電流制御精度: ≤ ±1%
電流分担不均衡: ≤ ±5%

動作環境動作温度: -40℃～+75℃
相対湿度: ≤95%（結露なし）
高度: ≤2000m（2000m超で出力低下）

製品特長冷却方式: ファン冷却
待機時消費電力: <10 W
通信プロトコル: CAN（ボーレート125 kbps、物理レベル5 V）
アドレス設定: デジタル画面およびキー操作
モジュール寸法（ハンドル除く）: 460 × 218 × 84 mm（L × W × H）
重量: ≤13 kg
MTBF: 500,000 時間

製造・試験スマートEV充電モジュール向けに自動化された生産ラインと一貫した製造/試験プロセスを実装。SMT、自動はんだペースト印刷、波はんだ、封止、エージング試験を用いた開発と製造。準無響室や高性能電力解析器を含むEMC試験設備を備え、充電器試験に対応します。

保証標準保証: 商品受領日より12か月。

技術仕様

• 型番: TH20T10025C7E-WT
• ブランド: Tonhe
• 定格出力: 20 kW
• 出力電圧範囲: 50–1000 VDC
• 出力電流範囲: 0.5–67 A
• ピーク効率: ≥96%
• 入力電圧 (AC): 定格380 VAC、三相、274–487 VAC
• 入力周波数: 50/60 ±5 Hz
• 力率: ≥0.99
• 電圧制御精度: ≤ ±0.5%
• 電流制御精度: ≤ ±1%
• THD: ≤5%
• 冷却: ファン冷却
• 待機電力: < 10 W
• 寸法 (L×W×H): 460 × 218 × 84 mm（ハンドル除く）
• 重量: ≤13 kg
• MTBF: 500,000 時間
• 動作温度: -40℃～+75℃
• 相対湿度: ≤95%（結露なし）
• 高度: ≤2000 m（2000 m以上で出力低下）
• 通信: CAN（125 kbps、5 V）
