炭化ケイ素出力モジュール TH20F2010C8E-WT

DCDC

製品紹介

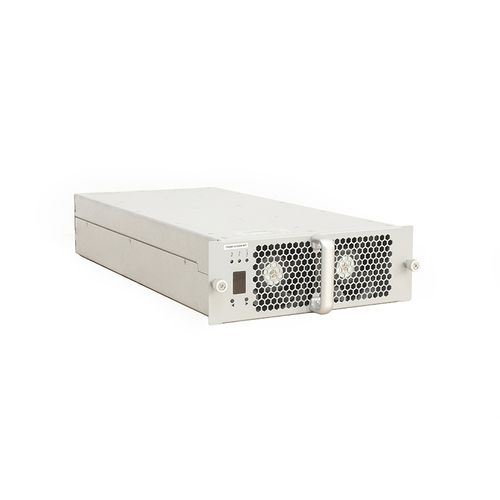

TH20F2010C8E-WTは、TonheがEV充電ステーション向けに設計した高効率・高電力密度のAC/DCモジュールです。三相4線方式（3相＋PE）入力を採用し、入力範囲は274–487 VAC、最大出力は20 kW（定電力領域 100–200 VDC）です。本充電モジュールはCANバスで上位監視装置と通信し、パラメータ設定、運転パラメータ収集、動作状態の制御を行います。

製品の利点

• 広い入力電圧範囲（AC）：260~520 Vac
• 超広範囲の出力電圧調整（DC）：10~200 Vdc
• 定電力領域：100–200 Vdc
• 高効率：ピーク ≥ 94 %
• 高力率：定格負荷時 ≥ 0.99
• 低高調波：半負荷以上で ≤ 5 %
• 低待機電力消費：<10 W
• 広い動作温度範囲：-30 ~ +75 ℃
• デジタルフロー技術：並列時のばらつき < ±5 %
• スマートファン制御：機器温度、出力電圧・電流を監視してファン回転数を制御
• 高速プラグイン設置：ホットプラグ対応
• 包括的な保護機能

保護機能

• 入力：過電圧保護、低電圧保護、入力過電流保護、位相欠損保護
• 出力：過電圧保護、電流制限保護、逆流保護
• 環境：温度検知および保護

特性・性能
型番：TH20F2010C8E-WT
AC入力 - 入力電圧：定格電圧 380VAC、三相（中性線なし）、動作範囲 274–487 VAC
AC入力 - 入力周波数：50/60 ±5 Hz
AC入力 - 力率：≥0.99
AC入力 - 入力過電圧保護：490±10 VAC
AC入力 - 入力低電圧保護：270±10 VAC
DC出力 - 定格出力：20 kW
DC出力 - 出力電圧範囲：20–200 VDC
DC出力 - 出力電流範囲：0.5~200 A
DC出力 - 定電力領域：出力電圧が100–200 VDCのとき、一定で20 kW出力
DC出力 - 最高効率：≥96 %
DC出力 - ソフトスタート時間：3–8 s
DC出力 - 短絡保護：セルフロールバック保護
DC出力 - 電圧調整精度：≤±0.5 %
DC出力 - THD：≤5 %
DC出力 - 電流調整精度：≤±1 %
DC出力 - 電流共有不均衡：≤±5 %
動作環境 - 動作温度：-40℃ ~ +75℃
動作環境 - 相対湿度：結露なきこと ≤95 %
動作環境 - 高度：≤2000 m、2000 m超は定格低下
製品特長 - 冷却方式：ファン冷却
製品特長 - 待機消費電力：<10 W
製品特長 - 通信プロトコル：CAN（監視・制御用 CAN バス）
製品特長 - アドレス設定：デジタル表示、キー操作
製品特長 - モジュール寸法（ハンドル除く）：460 × 218 × 84 mm（L × W × H）
製品特長 - 重量：≤20 kg
製品特長 - MTBF：500000 時間

生産センター
ISO9001およびIATF16949認証を受けた設備で製造。自動SMTライン、はんだペースト印刷・検査、波はんだ、保護塗布、エージング検査ラインなど50以上の生産工程を含み、年間生産能力は充電モジュール50万台以上です。

試験センター
世界レベルの3m半無響室EMCチェンバーおよびChroma負荷、ACソース、高性能電力アナライザ、温湿度チャンバー、過渡耐性試験システムなどの包括的な試験設備を備えます。放射発射、放射耐性、サージ、EFT、DIPsおよび充電器システム全体の試験に対応しています。

認証
企業および製品認証にはISO9001、IATF16949および製品関連承認（CE、TUV等）が含まれ、複数の国際市場への輸出実績があります。

Packaging & Shipping
標準梱包情報および出荷準備を提供します。製品は国際輸送に適した梱包で出荷されます。

FAQ

• モジュールの通信プロトコルは何ですか？ — CAN、CANバスボーレート125 kbps、CAN電圧レベル5 Vです。
• モジュールは封止（ポッティング）対応ですか？ — はい、全シリーズでポッティング対応可能です。
• 設置方法の要件は？ — モジュールは水平、側置、逆さ設置が可能です。逆さ設置は通常ハンドルなしのフロントパネルが必要（カスタム対応の可能性あり）。
• 保証はどのくらいですか？ — 標準保証は出荷受領後12ヶ月です。
• アフターサービスは提供されますか？ — 契約条件に応じてオンラインおよび現地サポートを提供可能。プロジェクト向けに24時間対応スキームを提案できます。

特徴 / 技術仕様

• 型番：TH20F2010C8E-WT
• 定格出力：20 kW
• 出力電圧範囲：20–200 VDC
• 出力電流範囲：0.5–200 A
• 定電力範囲：100–200 VDC @ 20 kW
• 最高効率：≥96 %
• 入力電圧（定格）：380 VAC 三相；動作範囲 274–487 VAC
• 入力周波数：50/60 ±5 Hz
• 力率：≥0.99
• THD：≤5 %
• 待機消費電力：<10 W
• 動作温度：-40℃ ～ +75℃
• 冷却：ファン冷却
• 寸法（ハンドル除く）：460 × 218 × 84 mm（L × W × H）
• 重量：≤20 kg
• 通信：CANバス
• MTBF：500,000 時間
