炭化ケイ素出力モジュール TH20F1210C8E-WT

ACDC

Product Introduction

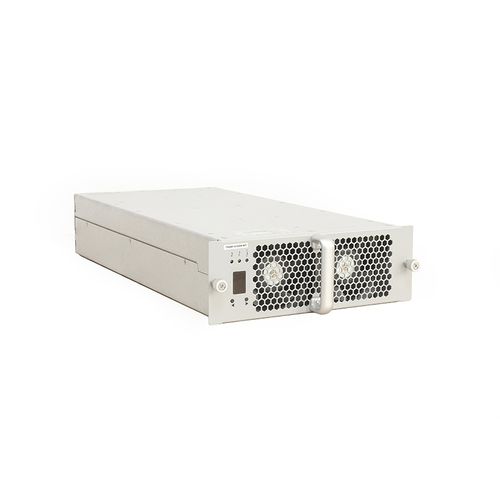

TH20F1210C8E-WTは、EV充電用に開発された20 kWのAC/DC充電モジュールです。260〜520VACのワイドレンジ三相（3相＋PE）入力に対応し、100〜120V DCの領域で定電力制御により20 kWの定格出力を供給します。インテリジェントな空冷方式を採用し、CANバスでメインコントローラと通信してパラメータ設定と動作制御を行います。

Product Advantages

• 広いAC入力電圧範囲：260〜520VAC
• 広いDC出力調整範囲：20〜120 V DC
• 定電力動作：100〜120 V DCで20 kW
• 高効率（ピーク値報告 ≥94% / パラメータ表 ≥96%）
• 高力率：フルロードで≥0.99
• 低高調波歪み：半荷重以上で≤5%
• 低待機電力：<10 W
• 動作温度範囲：-40 °C〜+75 °C
• デジタル並列制御により電流分担不均衡<±5%
• 温度・出力電圧・電流に応じたインテリジェントファン制御
• ホットプラグ対応で迅速な設置が可能
• 入力過電圧/低電圧/過電流/位相欠落、出力過電圧/電流制限/逆流保護、環境温度検出/保護、短絡時セルフリカバリ等の保護機能を搭載

Parametric Performance (selected key parameters)
型番：TH20F1210C8E-WT

AC入力：定格380VAC（三相）、動作範囲274〜487VAC；入力周波数50/60 ±5 Hz；力率≥0.99；入力過電圧保護 約490±10VAC；入力低電圧保護 約270±10VAC。

DC出力：定格出力20 kW；出力電圧範囲20〜120 V DC；出力電流範囲0.5〜200 A；100〜120 V DCで20 kWの定電力出力；ピーク効率報告 ≥94% / ≥96%；ソフトスタート3〜8 s；短絡セルフリトライ；電圧調整精度≤±0.5%；電流調整精度≤±1%；THD≤5%；電流共有不均衡≤±5%。

Operating environment
動作温度：-40 °C〜+75 °C；相対湿度≤95%（結露しないこと）；高度≤2000 m（2000 m以上は出力制限）。

Product features
冷却方式：インテリジェントファン冷却；待機電力<10 W；通信：CANバス（メインモニタと通信）；アドレス設定/UI：デジタル表示＋キー操作；ホットプラグ対応；外形寸法（ハンドル無し）：460×218×84 mm；質量≤20 kg；MTBF 約500,000時間。

Technical specifications

• 型番：TH20F1210C8E-WT
• 定格DC出力：20 kW
• DC出力電圧範囲：20〜120 V DC
• DC出力電流範囲：0.5〜200 A
• 定電力動作：100〜120 V DCで20 kW
• AC入力定格電圧：380 VAC（三相）；動作274〜487 VAC（260〜520 VAC対応）
• 入力周波数：50/60 ±5 Hz
• 力率（フルロード）：≥0.99
• THD（半荷以上）：≤5%
• 効率：ピーク値 ≥94% / パラメータ表 ≥96%
• 待機電力：<10 W
• ソフトスタート：3〜8 s
• 保護：入力 OVP/UVP/OCP/位相欠落；出力 OVP/電流制限/逆流保護；環境温度検出；短絡セルフリカバリ
• 冷却：ファン（インテリジェント制御）
• 通信：CANバス
• アドレス/UI：デジタル表示＋キー
• 外形（ハンドル無）：460×218×84 mm
• 重量：≤20 kg
• 動作温度：-40 °C〜+75 °C
• 湿度：≤95% 結露無
• 高度：≤2000 m（上方でデレーティング）
• MTBF：500,000 時間
